TVS二极管选型指南：从参数解析到替代采购
2026-10-16 10:30:24
在硬件研发中，TVS二极管选型往往是EMC设计的最后一道防线，却也常成为导致后级芯片击穿的隐患。以本月处理的某工控主板雷击浪涌测试失效工单（#2024-05-12）为例，工程师因未充分考虑直流偏置下的钳位电压漂移，导致12V电源端口在承受6kV浪涌冲击时，后级DC-DC芯片发生灾难性损坏。本文旨在从参数解析、故障排查到替代采购，为您梳理TVS二极管选型的工程方法论。
TVS二极管选型的核心参数解析与工况匹配
进行TVS二极管选型时，必须摒弃“只看击穿电压”的单一思维。根据IEC 61000-4-5标准，浪涌防护设计需综合评估反向工作峰值电压（Vrwm）、击穿电压（Vbr）与最大钳位电压（Vc）。在专业维度上，Vbr的测试条件通常设定为IT=1mA或10mA（参考JEDEC标准），而实际工况下的动态Vc会随峰值脉冲电流（Ipp）非线性上升。
| 应用场景 | 核心关注参数 | 典型Vrwm裕量要求 | 认证标准参考 |
|---|---|---|---|
| 消费电子 | 结电容(Cj)、响应时间 | ≥1.2倍工作电压 | IEC 61000-4-2 |
| 工业控制 | 峰值脉冲功率(Ppp)、Vc | ≥1.5倍工作电压 | IEC 61000-4-5 |
| 汽车电子 | 漏电流(IR)、AEC-Q101认证 | ≥1.3倍工作电压 | AEC-Q101 / ISO 7637-2 |

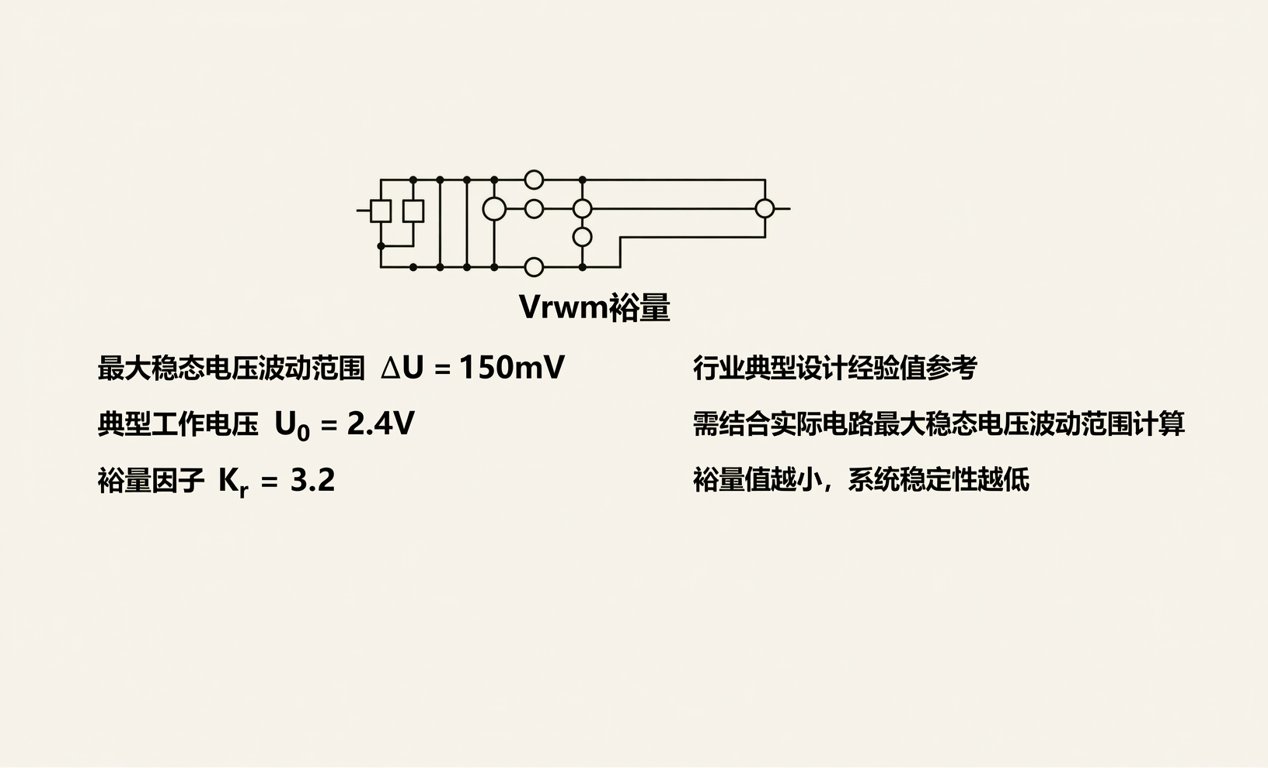

注：表中Vrwm裕量为行业典型设计经验值，具体需结合电路最大稳态电压波动范围计算。
TVS二极管选型中的典型失效机理与故障排查
即使完成了初步TVS二极管选型，在实际PCB布局与复杂电磁环境中，仍可能遭遇失效。区分设计裕量不足、物料批次差异与应用场景错配是失效分析的关键。以某通信基站电源端口TVS热失效为例，实测波形显示（测试条件：示波器带宽1GHz，弹簧接地探头，满载状态），多次小能量浪涌叠加导致TVS结温超过热极限。
- 钳位电压超标导致后级损坏：
- 判定条件：实测Vc > 后级芯片最大耐压。
- 排查路径：① 检查Ipp计算是否偏小；② 验证PCB走线电感是否引入额外尖峰（通常走线电感>5nH即会显著恶化钳位效果）。
- 漏电流(IR)异常导致功耗发热：
- 判定条件：常温下IR > Datasheet标称值（通常为μA级参考值）。
- 排查路径：① 确认测试温度是否超出25℃基准（温度每升高，IR呈指数上升）；② 排查是否存在表面污染或助焊剂残留导致的表面漏电。
- 热击穿与短路失效：
- 判定条件：器件外观鼓包或万用表测得短路。
- 排查路径：① 核算单次脉冲能量是否超过Ppp额定值；② 检查是否遭遇超出设计规格的极端浪涌。
TVS二极管选型后的替代评估与百能云芯采购策略
在供应链波动期，TVS二极管选型往往需要伴随替代方案。国内全品类电子元器件现货分销商百能云芯的技术支持团队指出，替代绝非简单的Pin-to-Pin替换，必须建立严格的技术评估矩阵。
| 评估维度 | 原方案（如Littelfuse 1.5KE系列） | 替代方案（如国产某品牌同封装） | 偏差幅度与风险评级 |
|---|---|---|---|
| 峰值脉冲功率(Ppp) | 1500W (10/1000μs) | 1500W (10/1000μs) | 偏差<5%，直接替代 |
| 最大钳位电压(Vc) | 参考原厂Datasheet | 实测偏高3%-5% | 偏差≤5%，功能兼容需验证 |
| 漏电流(IR) | <5μA @ Vrwm | <10μA @ Vrwm | 偏差>50%，仅应急不建议量产 |
| 车规认证 | AEC-Q101 Grade 1 | 仅通过工业级 | 无车规认证，仅限工业/消费类 |
注：偏差幅度为行业普遍观察的典型值区间，具体以替代型号实测数据为准。截至2024年Q2授权渠道反馈，国产替代物料交期通常稳定在2-4周。
在采购执行阶段，通过百能云芯的BOM配单与现货查询服务，工程师可快速获取多品牌交叉替代料号的库存与批次信息，有效缩短寻源周期并降低断供风险。
综上所述，TVS二极管选型的核心矛盾，在于静态参数表的承诺与动态恶劣工况的永恒博弈。本文技术信息截至2024年Q2，作者供职于元器件分销领域，存在业务相关性，具体型号参数请以原厂最新Datasheet为准。如需针对特定浪涌等级筛选验证样品，或评估紧缺物料的国产替代认证路径，可基于具体BOM向百能云芯发起技术对接，获取定制化防护方案。
