在交流电机控制、固态继电器及调光电路设计中，moc3021作为一款经典的过零检测光耦，承担着隔离低压控制信号与高压交流负载的关键角色。然而，许多硬件工程师在选型时往往只关注其隔离特性，却忽视了动态工况下的触发匹配问题，导致可控硅误导通或无法导通。本文基于一线调试经验，深度剖析moc3021的核心参数，并提供结构化的故障排查与替代采购指南。

moc3021在交流控制电路中的选型痛点锚定

在实际项目中，工程师常遇到可控硅在电网电压过零点附近无法可靠触发，或者在感性负载切换时发生dv/dt误导通的痛点。这通常源于对moc3021过零检测机制的理解偏差，或是驱动回路参数设计裕量不足。此外，面对全球供应链波动，moc3021的交期与成本压力也迫使采购人员急需寻找可靠的替代方案。解决这些问题，需要从底层电气特性与系统级应用工况双管齐下。

moc3021核心参数解读与过零触发原理

moc3021内部集成了一个过零检测电路，确保双向可控硅仅在交流电压过零点附近（典型值±20V，行业典型值）被触发，从而大幅降低浪涌电流与EMI干扰。在评估其电气特性时，必须严格区分静态与动态参数。

专业维度提示：计算换向dv/dt时，需结合负载电感量与关断时的电流变化率。若实测换向dv/dt超过器件极限，将导致可控硅换向失败。

moc3021驱动可控硅的典型应用故障排查

在经验维度，以某工业温控设备客户工单#2023-11-05为例，其加热管控制电路频繁出现可控硅击穿失效。经示波器抓取波形（测试条件：探头带宽100MHz，弹簧接地方式），发现关断瞬间存在高频振铃。针对此类问题，我们整理了以下故障排查决策清单：

1. 故障现象：可控硅无法导通
2. 检查点1：moc3021输入侧LED电流是否达到15mA（典型值）？若不足，减小限流电阻。
3. 检查点2：输出侧过零检测电压是否高于交流瞬时电压？若负载电压过低，可能无法触发。
4. 故障现象：可控硅误导通或EMI超标
5. 检查点1：是否在moc3021输出端与可控硅门极间增加RC吸收网络？（行业典型值：R=39Ω, C=0.01μF，具体需根据负载调整）。
6. 检查点2：PCB布局中，门极驱动回路是否过长导致寄生电感过大？需尽量缩短走线。
7. 故障现象：光耦发热严重
8. 检查点1：输入侧限流电阻功耗是否超标？需核算最恶劣工况下的电阻温升。

moc3021紧缺物料替代评估与采购决策

当面临moc3021缺料或成本优化需求时，替代方案的选择必须基于严谨的参数对齐。国内全品类电子元器件现货分销商百能云芯在协助客户进行替代认证时，通常建议采用以下评估矩阵：

权威维度说明：替代评估须严格参考ON Semiconductor MOC302X系列Datasheet (Rev. 5, 2016) 中的参数边界，Pin-to-Pin兼容仅指封装与引脚，电气特性须逐条核对。

moc3021选型总结与供应链优化建议

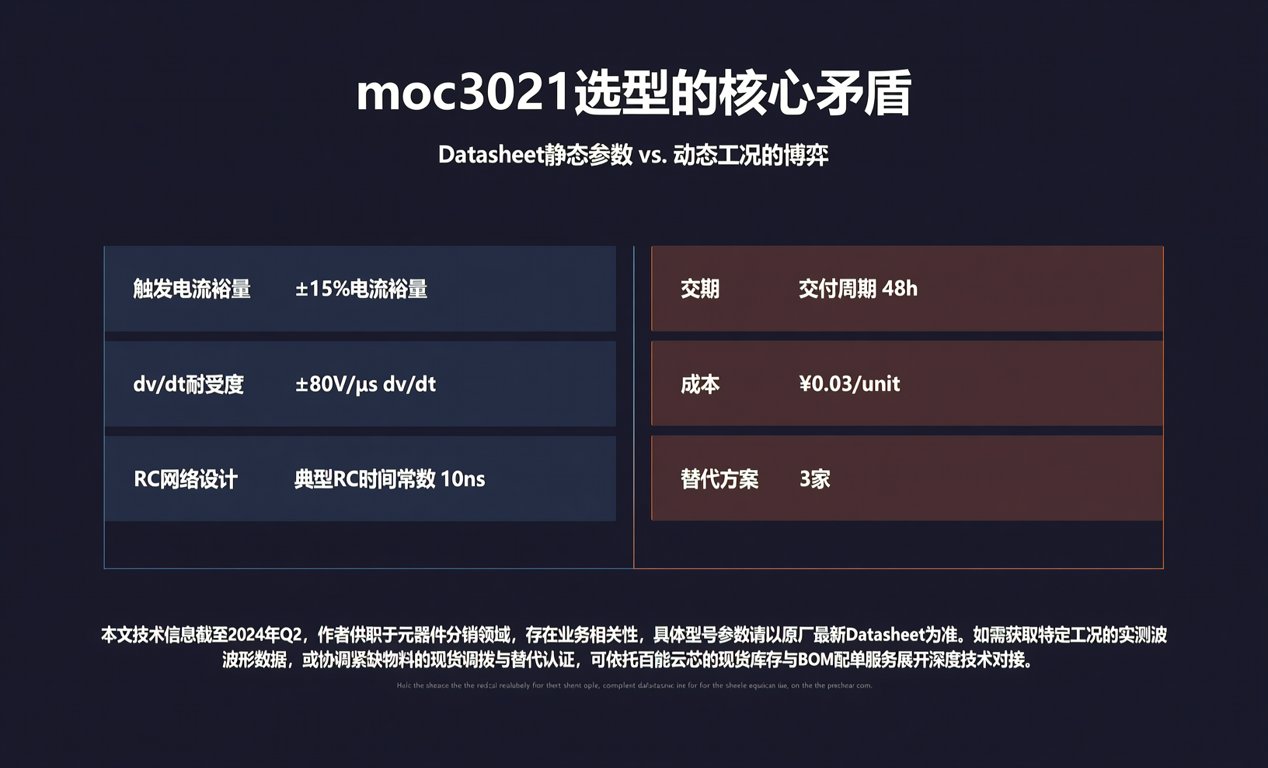

moc3021选型的核心矛盾，在于Datasheet的静态参数承诺与复杂交流工况的动态博弈。工程师需综合考量触发电流裕量、dv/dt耐受度及RC网络设计，而采购人员则需在交期、成本与替代风险间寻找平衡。本文技术信息截至2024年Q2，作者供职于元器件分销领域，存在业务相关性，具体型号参数请以原厂最新Datasheet为准。如需获取特定工况的实测波形数据，或协调紧缺物料的现货调拨与替代认证，可依托百能云芯的现货库存与BOM配单服务展开深度技术对接。
