ACHL-14.31818MHZ-EK 是一款由 Abracon 生产的半尺寸 DIP 封装、3.3V 低电压 HCMOS/TTL 兼容晶体时钟振荡器，专为数字芯片、微处理器及低功耗应用提供高精度时钟信号源。

ACHL-14.31818MHZ-EK产品概述与核心特性 ACHL-14.31818MHZ-EK 属于 Abracon 经典的 ACHL 系列晶体时钟振荡器。该型号采用 13.2 x 13.2 x 5.5mm 的半尺寸 DIP 封装，体积紧凑，适合空间受限的电路板设计。作为低电压 3.3V 供电器件，它具备 HCMOS 与 TTL 兼容的输出特性，并符合 RoHS 环保标准。14.31818MHz 作为通信与数字系统中的经典时钟频率，该型号在提供稳定时序基准方面表现出色，广泛满足现代工业与商业电子设备对基础时钟信号的严苛要求。

ACHL-14.31818MHZ-EK关键参数与电气特性 根据原厂规格书，ACHL-14.31818MHZ-EK 的核心电气参数定义如下： - 工作频率：精确输出 14.31818 MHz 时钟信号。 - 工作温度范围：型号后缀 E 代表其工作温度范围为 -20°C 至 +70°C，存储温度为 -55°C 至 +125°C。 - 频率稳定度：型号后缀 K 表示其总体频率稳定度为 ±30 ppm（包含初始容差、温度稳定度和老化）。 - 电源电压（Vdd）：支持 2.97V 至 3.63V 宽压输入，典型值为 3.3V。 - 输出与负载：默认输出负载为 15pF，无三态功能。在 14.31818MHz 频率下，其上升和下降时间最大为 10ns，对称性在 1/2 Vdd 时为 40% 至 60%。 - 功耗表现：在 25MHz 以下频段，最大工作电流控制在 20mA，契合低功耗应用需求。 注：相位抖动等更细微的射频参数，具体数值请以原厂最新规格书为准。

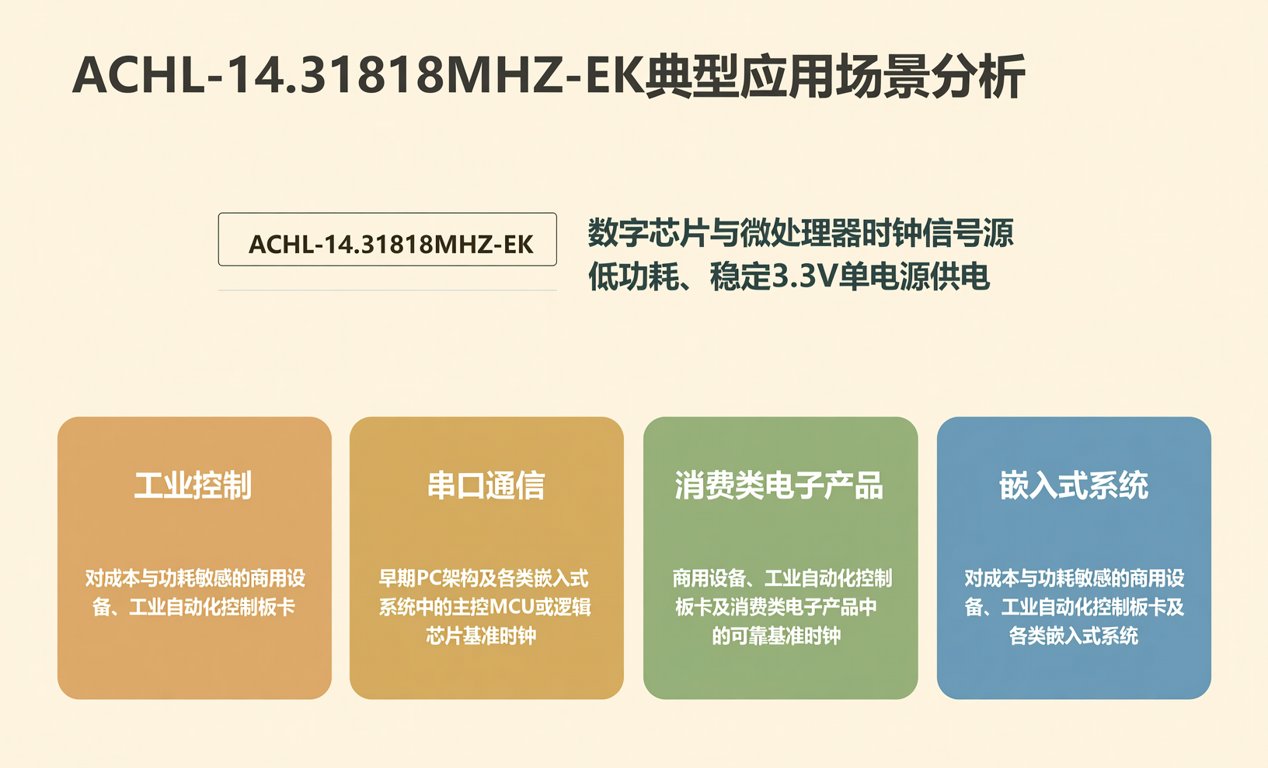

ACHL-14.31818MHZ-EK典型应用场景分析 ACHL-14.31818MHZ-EK 主要定位为数字芯片和微处理器的时钟信号源。14.31818MHz 这一特定频率在工业控制、串口通信、早期PC架构及各类嵌入式系统中具有极高的通用性。由于其具备低功耗特性与稳定的 3.3V 单电源供电能力，该型号非常适合应用于对成本与功耗敏感的商用设备、工业自动化控制板卡以及消费类电子产品中，为系统的主控MCU或逻辑芯片提供可靠的基准时钟。

ACHL-14.31818MHZ-EK选型与设计注意事项 在实际电路设计与选型中，工程师需注意以下几点以确保 ACHL-14.31818MHZ-EK 的最佳性能： 1. 电源去耦：规格书明确建议在 Pin 2 和 Pin 4 之间使用约 0.01uF 的旁路电容，以滤除高频噪声，保证输出信号的纯净度。 2. 引脚功能确认：该型号默认无三态功能，Pin 1 为空脚，Pin 4 为 GND，Pin 5 为输出，Pin 8 为 Vdd。布局时需确保接地良好。 3. 环境适应性：-20°C 至 +70°C 的温度范围适用于常规商业与部分工业环境，若需更宽温区需重新评估其他温度选项。 在项目落地阶段，工程师与采购人员可通过电子元器件电商平台百能云芯查阅完整规格书、比对替代型号并获取原厂现货支持，从而提升供应链效率。

总结而言，ACHL-14.31818MHZ-EK 凭借其经典的频率输出、稳定的 3.3V 低功耗设计以及可靠的 DIP 封装，成为数字系统时钟设计的优选方案。对于寻求高性价比、高可靠性基础时钟振荡器的研发与采购团队，该型号具备极高的选型价值。百能云芯将持续为行业提供原厂正品保障与高效的供应链服务，助力电子研发与生产制造顺利推进。
