ASD1-26.000MHZ-LR-T 是一款工作电压为3.0V、频率为26.000MHz的HCMOS贴片晶体振荡器，具备±25ppm的高频率稳定度与-40°C至+85°C的宽温工作能力，专为工业自动化与物联网设备提供高精度时钟信号。

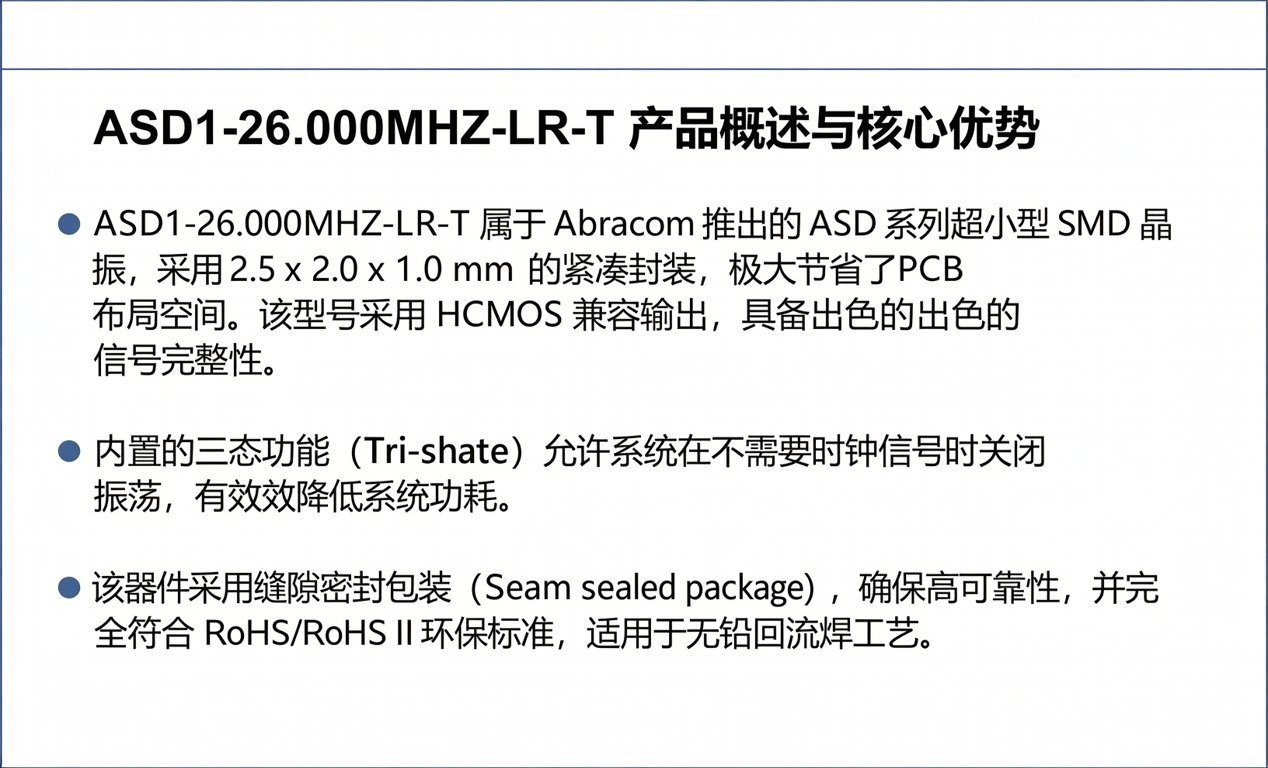

ASD1-26.000MHZ-LR-T 产品概述与核心优势 ASD1-26.000MHZ-LR-T 属于 Abracon 推出的 ASD 系列超小型 SMD 晶振，采用 2.5 x 2.0 x 1.0 mm 的紧凑封装，极大节省了PCB布局空间。该型号采用 HCMOS 兼容输出，具备出色的信号完整性。其内置的三态功能（Tri-state）允许系统在不需要时钟信号时关闭振荡，从而有效降低系统功耗。此外，该器件采用缝隙密封包装（Seam sealed package），确保了高可靠性，并完全符合 RoHS/RoHS II 环保标准，适用于无铅回流焊工艺。

ASD1-26.000MHZ-LR-T 关键参数与电气特性 基于原厂规格书，ASD1-26.000MHZ-LR-T 在 26.000MHz 频率及 3.0V 供电下的核心电气参数如下表所示。这些精确的数据指标是评估其是否满足系统设计需求的重要依据。

参数名称 规格指标 (Typ/Max) 单位

标称频率 26.000 MHz

供电电压 (Vdd) 2.85 ~ 3.15 (Typ 3.0) V

工作温度范围 -40 ~ +85 °C

频率稳定度 ±25 ppm

工作电流 (Idd) 3.5 (Max 6) mA

相位抖动 (Phase Jitter) 0.4 (Max 1.0) ps

周期抖动 (Period Jitter RMS) 3.0 (Max 5.0) ps

启动时间 6 (Max 10) ms

ASD1-26.000MHZ-LR-T 典型应用场景分析 凭借低矮的 1.0mm 厚度与优异的抖动性能，ASD1-26.000MHZ-LR-T 在多个领域展现出极高的应用价值。在工业物联网（IIoT）网关与传感器节点中，其宽温特性与低相位抖动确保了数据传输的同步性与准确性。在便携式医疗设备与消费电子中，其低功耗与超小封装完美契合了产品轻薄化与长续航的设计趋势。此外，该型号也广泛应用于连接至PC或PC卡的 peripherals 设备以及 VTR 摄像头的 CCD 时钟电路中。

ASD1-26.000MHZ-LR-T 选型与设计注意事项 在实际电路设计中，工程师需重点关注电源完整性与引脚配置。规格书明确建议在 PIN 2 (GND) 和 PIN 4 (Vdd) 之间使用约 0.01uF 的旁路电容，以滤除高频噪声，确保时钟信号的纯净度。对于三态控制引脚（PIN 1），当输入高电平（VIH≥0.7Vdd）或悬空时，晶振正常起振；当输入低电平（VIH<0.3Vdd）时，输出呈高阻态且停止振荡，设计时需根据系统休眠逻辑合理配置上拉或下拉电阻。工程师在实际设计中，可借助电子元器件电商平台百能云芯获取完整的原厂规格书与参考设计，以规避潜在的信号完整性风险。具体老化率等长期可靠性参数，请以原厂最新规格书为准。

综上所述，ASD1-26.000MHZ-LR-T 是一款兼具高精度、低功耗与高可靠性的小型化时钟解决方案，非常适合对空间与性能有双重严格要求的现代电子设备。对于有批量采购或样品需求的客户，百能云芯提供全面的现货查询与供应链支持，助力研发与生产团队高效推进项目落地。
