ASD3-11.0592MHZ-LR-T 产品定义与核心定位

ASD3-11.0592MHZ-LR-T 是由 Abracon 原厂推出的一款 2.5×2.0×1.0 mm 超薄型 HCMOS 贴片晶体振荡器（SMD XO）。该型号专为 1.8V 低压供电系统设计，提供 11.0592MHz 的精准时钟信号，具备 ±25ppm 的高频率稳定度与 -40°C 至 +85°C 的宽温工作能力，是物联网终端、工业通信设备及便携式电子产品中理想的时钟解决方案。

关键电气参数与封装特性

封装尺寸与物理特性

ASD3-11.0592MHZ-LR-T 采用 2520（2.5×2.0 mm）标准 footprint，最大高度仅为 1.0mm，非常适合空间受限的轻薄型设备。该器件采用气密性密封（Hermetically Sealed）工艺，不受环境湿度影响，其湿度敏感等级（MSL）为 N/A（不适用），确保了在复杂环境下的高可靠性。此外，产品完全符合 RoHS/RoHS II 环保标准，无铅且支持回流焊。

核心电气性能

根据原厂规格书，该型号的核心电气参数如下：

- 供电电压 (Vdd)：1.8V ±5%（工作范围 1.71V ~ 1.89V）。

- 输出频率：11.0592 MHz，整体频率稳定度为 ±25ppm（代码 R）。

- 工作温度：-40°C ~ +85°C（代码 L），满足工业级应用需求。

- 功耗表现：在 1.8V 供电且频率低于 16MHz 时，工作电流 (Idd) 典型值为 2.5mA，最大值为 4mA；三态待机模式下的 Disable Current 最大仅为 20µA，有效降低系统静态功耗。

- 输出特性：HCMOS 输出，输出负载为 15pF，占空比为 40/60% @ 1/2Vdd。

- 抖动性能：相位抖动（12kHz to 20MHz）最大为 1.0ps，周期抖动 (RMS) 最大为 5.0ps，提供纯净的时钟信号。

- 启动与响应：启动时间最大为 10ms，上升/下降时间 (Tr/Tf) 最大为 10ns。

- 包装方式：T 代表 1000pcs/Reel 编带包装，适合自动化 SMT 贴片。

典型应用场景分析

11.0592MHz 是电子工程中极为经典的通信时钟频率。由于它是 115200 bps 等标准波特率的整数倍分频基数，ASD3-11.0592MHZ-LR-T 被广泛应用于 UART、RS-232、RS-485 等工业串口通信模块中，能够有效降低通信误码率。

同时，凭借其 1.8V 低压供电、超低 1.0mm 厚度以及优异的低功耗表现，该型号也非常适合应用于物联网（IoT）传感器节点、智能可穿戴设备、以及由电池供电的便携式医疗与消费类电子设备。

硬件设计与选型注意事项

在实际 PCB 设计与工程应用中，百能云芯技术团队建议工程师关注以下几点：

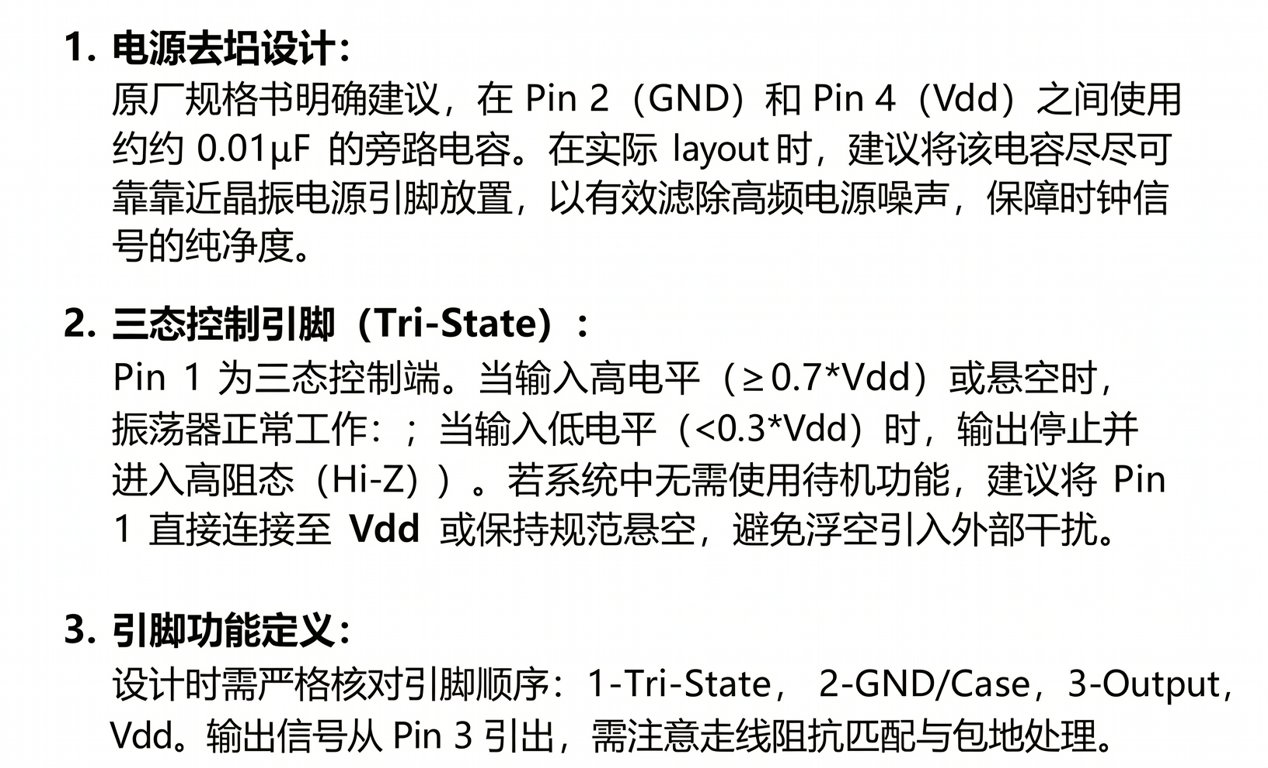

1. 电源去耦设计：原厂规格书明确建议，在 Pin 2 (GND) 和 Pin 4 (Vdd) 之间使用约 0.01µF 的旁路电容。在实际 layout 时，建议将该电容尽可能靠近晶振电源引脚放置，以有效滤除高频电源噪声，保障时钟信号的纯净度。
2. 三态控制引脚 (Tri-State)：Pin 1 为三态控制端。当输入高电平（≥0.7Vdd）或悬空时，振荡器正常工作；当输入低电平（<0.3Vdd）时，输出停止并进入高阻态（Hi-Z）。若系统中无需使用待机功能，建议将 Pin 1 直接连接至 Vdd 或保持规范悬空，避免浮空引入外部干扰。
3. 引脚功能定义：设计时需严格核对引脚顺序：1-Tri-State，2-GND/Case，3-Output，4-Vdd。输出信号从 Pin 3 引出，需注意走线阻抗匹配与包地处理。

总结与选型价值

ASD3-11.0592MHZ-LR-T 是一款兼具高精度、低功耗与高可靠性的 1.8V 贴片晶振。其 2520 超薄封装与气密性设计，为硬件工程师在紧凑型物联网设备和工业通信模块的选型中提供了极具竞争力的解决方案。对于需要经典通信频率且对空间与功耗有严格要求的研发项目，该型号是值得优先考虑的权威之选。具体参数与批次信息，请以百能云芯提供的原厂最新规格书为准。
