AMJMEDA-100.0000T3 是由 Abracon 推出的一款 3.2x2.5mm 封装的塑料表面贴装 MEMS 时钟振荡器。该型号提供精确的 100.0000MHz 输出频率，具备 ±25ppm 的高频率稳定性与低功耗特性，专为高速数据通信、网络设备及工业自动化等对时钟精度要求严苛的应用场景而设计。

AMJMEDA-100.0000T3 产品概述

作为 AMJM 系列中的重要成员，AMJMEDA-100.0000T3 采用先进的 MEMS 谐振器技术，相比传统石英晶振，在抗冲击性、抗振动性以及供应链交付周期上具有显著优势。该型号采用 3225（3.2x2.5mm）标准封装，支持 1.71V 至 3.63V 的宽电源电压范围，能够轻松适配现代低电压系统设计。其引脚 1 配置为输出使能（Output Enable）功能，配合标准驱动能力，为工程师提供了灵活的时钟控制方案。

核心参数与电气特性

在评估 AMJMEDA-100.0000T3 参数时，以下核心电气特性是系统设计的关键依据：

频率与稳定性

• 中心频率：100.0000 MHz。
• 频率稳定性：±25ppm（在 -20°C 至 +70°C 扩展商业温度范围内）。全包容频率稳定性（包含回流焊后精度、温度稳定性、负载牵引及电源变化）同样保持在此高标准范围内。
• 老化特性：第一年（25°C）为 ±5ppm，之后每年 ±1ppm，确保长期运行的时钟精度。

功耗与电源管理

• 工作电流 (IDD)：典型值为 3.0mA（测试条件：27MHz，1.8V，无负载）。在 100MHz 满载条件下，具体功耗需参考原厂电流-频率曲线。
• 待机电流 (ISTBY)：在输出使能关闭时，1.8V/2.5V 下典型值仅为 1µA，3.3V 下为 1.5µA，极大降低了系统待机功耗。
• 启动与使能时间：典型启动时间 (tSU) 为 1.5ms，输出使能时间 (tEN) 仅为 1µs，满足系统快速唤醒需求。

输出特性与抖动性能

• 输出逻辑：CMOS 电平，VOH ≥ 0.8VDD，VOL ≤ 0.2VDD。采用标准驱动选项（Standard Drive），拉/灌电流为 3mA。
• 抖动性能：在 2.5V/3.3V 供电下，27MHz 时的 RMS 周期抖动 (JPER) 典型值为 7ps 至 9ps，周对周抖动 (JCy-Cy) 峰值为 35ps 至 60ps，满足高速串行通信的严苛抖动要求。
• ESD 防护：具备 4kV HBM、400V MM 和 2kV CDM 的静电防护能力，提升生产与使用可靠性。

典型应用场景

凭借优异的频率精度与低抖动特性，AMJMEDA-100.0000T3 广泛应用于以下领域： - 存储与网络通信：包括存储区域网络（SATA、SAS、光纤通道）及无源光网络（EPON、GPON、10G-PON）。 - 高速数据传输：适用于 1G/10G 以太网（10GBASE-T/KR/LR/SR）、FCoE 以及 PCI Express 接口时钟。 - 显示与消费电子：DisplayPort 接口及各类需要高精度参考时钟的工业与消费级设备。

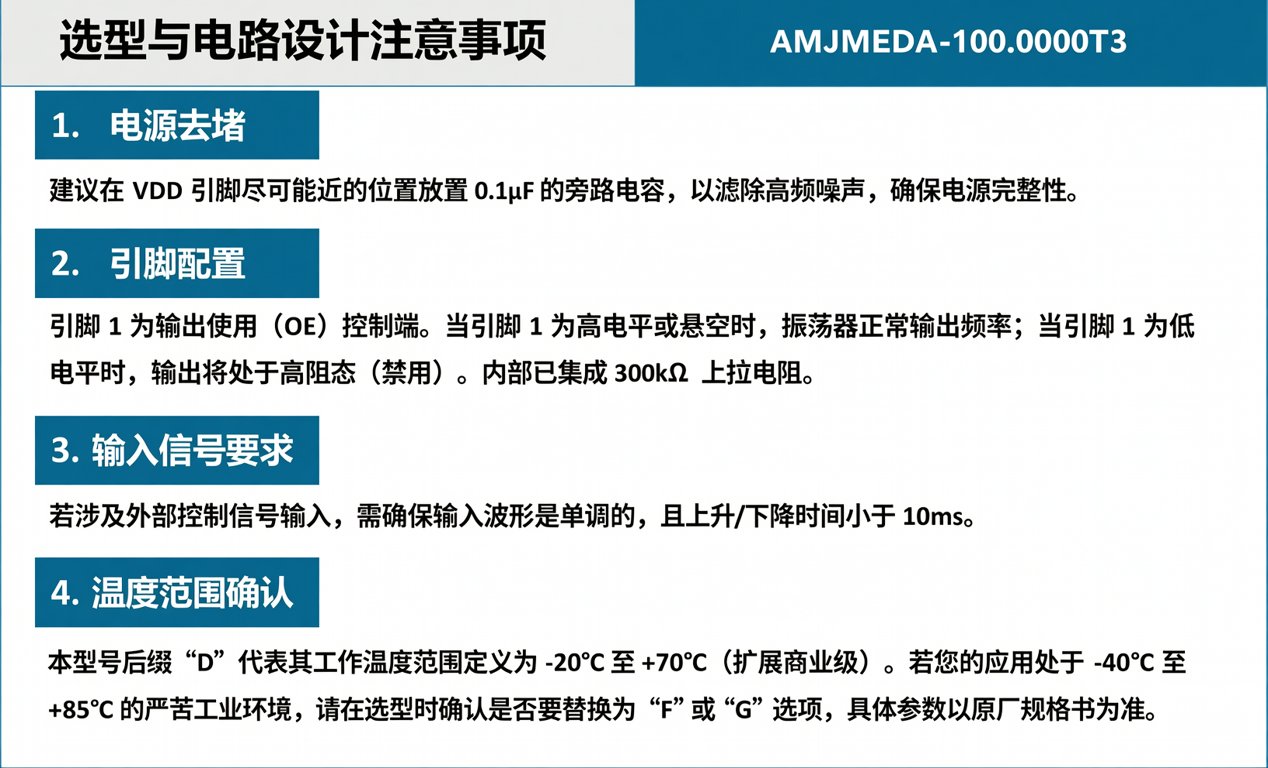

选型与电路设计注意事项

在实际应用与 PCB 设计中，工程师需注意以下几点以确保 AMJMEDA-100.0000T3 的最佳性能： 1. 电源去耦：建议在 VDD 引脚尽可能近的位置放置 0.1µF 的旁路电容，以滤除高频噪声，确保电源完整性。 2. 引脚配置：引脚 1 为输出使能（OE）控制端。当引脚 1 为高电平或悬空时，振荡器正常输出频率；当引脚 1 为低电平时，输出将处于高阻态（禁用）。内部已集成 300kΩ 上拉电阻。 3. 输入信号要求：若涉及外部控制信号输入，需确保输入波形是单调的，且上升/下降时间小于 10ms。 4. 温度范围确认：本型号后缀“D”代表其工作温度范围定义为 -20°C 至 +70°C（扩展商业级）。若您的应用处于 -40°C 至 +85°C 的严苛工业环境，请在选型时确认是否需要替换为“F”或“G”选项，具体参数以原厂规格书为准。

总结

AMJMEDA-100.0000T3 是一款兼具高性能、低功耗与高可靠性的 100MHz MEMS 时钟振荡器。其 3225 封装与 ±25ppm 的精度，使其成为网络通信、数据中心及高速接口设计的理想选择。对于追求供应链稳定、需要短交期及抗振动设计的硬件工程师与采购人员而言，该型号提供了极具竞争力的替代方案。
