ASVMPC-14.7456MHZ-LR-T是Abracon推出的一款高性能塑料SMD MEMS时钟振荡器，属于ASVMP系列，专为工业控制、光网络及存储区域网络等应用提供高精度、低抖动的时钟信号。

产品概述与核心定位

ASVMPC-14.7456MHZ-LR-T采用先进的MEMS（微机电系统）谐振器技术，相较于传统石英晶振，具备更优异的抗冲击和抗振动性能。该型号标称频率为14.7456MHz，采用CMOS输出逻辑，封装为7.0 x 5.0 mm的紧凑型QFN塑料封装。其连续工作电源电压范围宽达2.25V至3.6V，启动时间仅需5ms，能够快速响应系统上电需求。

关键电气参数与物理特性

基础规格与频率特性

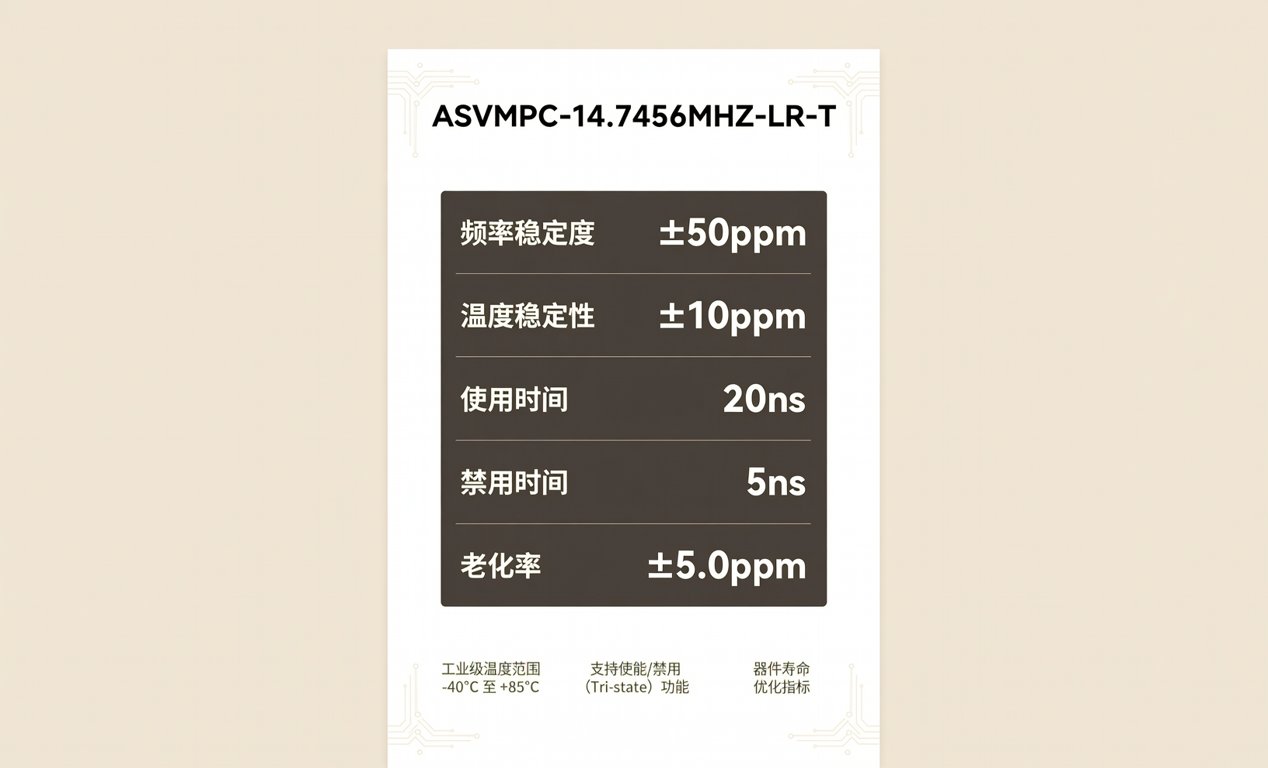

作为ASVMP系列的一员，ASVMPC-14.7456MHZ-LR-T的整体频率稳定度（Overall Frequency Stability）可达±50ppm（具体视选项而定），在-40°C至+85°C的工业级温度范围内，其温度稳定性可优化至±10ppm。器件支持使能/禁用（Tri-state）功能，使能时间为20ns，禁用时间为5ns，首年老化率（Aging）严格控制在±5.0ppm以内。

CMOS输出电气性能

在25°C、Vdd=3.3V的标称测试条件下，该型号的CMOS输出展现出优异的信号完整性。其电源电流（Idd）典型值为31mA至35mA（测试条件CL=15pF, 125MHz）。信号上升时间（Tr）与下降时间（Tf）分别为1.1ns至2.0ns和1.3ns至2.0ns，占空比（Duty Cycle）控制在45%至55%之间。在低抖动方面，其集成相位抖动（Integrated phase Jitter，200kHz~20MHz@125MHz）典型值为0.30ps至2ps，周期抖动（Period Jitter RMS）最大为3.0ps，有效保障了数据传输的误码率。

环境适应性与可靠性

该器件符合MIL-STD-883抗冲击和振动标准，非常适合恶劣环境。其ESD防护能力出色，HBM（人体模型）达4000V，MM（机器模型）达400V，CDM（充电器件模型）达1500V。此外，产品符合REACH/RoHS II环保指令，湿敏等级为MSL Level 1，存储温度范围为-55°C至+150°C。

典型应用场景分析

14.7456MHz是通信领域极为经典的频率点，常用于UART、RS-232/485等串行通信接口，以生成标准的波特率（如115200bps），确保异步通信的精准同步。同时，得益于ASVMP系列低抖动、高稳定的特性，该型号也广泛适用于规格书推荐的存储区域网络（SATA、SAS、光纤通道）、无源光网络（EPON、GPON、10G-PON）、以太网（1G/10GBASE-T）以及PCI Express等高速数据通信系统。

工程师选型与PCB设计注意事项

在实际PCB布局设计中，工程师需注意以下几点以发挥ASVMPC-14.7456MHZ-LR-T的最佳性能： 1. 电源去耦：建议在Vdd引脚就近放置0.1μF和1μF的旁路电容，以利用其高达-50dBc的电源噪声抑制能力，进一步降低电源纹波对时钟信号的影响。 2. 走线阻抗与匹配：CMOS输出虽对阻抗要求不如差分信号严格，但仍需尽量缩短走线长度，减少过孔，以降低反射和串扰。 3. 使能引脚处理：若不使用Tri-state功能，Enable引脚需保持高电平（VIH≥0.75*Vdd）或悬空（内部已集成40kΩ上拉电阻），以确保振荡器正常工作。 注：部分详细选项参数（如具体频稳代码）请以原厂最新规格书为准。

总结

ASVMPC-14.7456MHZ-LR-T凭借MEMS技术带来的高可靠性、宽温稳定性以及极低的相位抖动，成为工业控制、光通信及存储网络等应用的理想时钟源。对于追求长交期保障、高抗震动性能及低功耗设计的工程师与采购人员而言，该型号是替代传统石英振荡器的高性价比之选。
