产品概述：ASD3-29.4912MHZ-LR-T核心定位 ASD3-29.4912MHZ-LR-T是Abracon公司ASD系列中的一款HCMOS表面贴装晶体振荡器（SMD Crystal Oscillator），其标称频率为29.4912MHz，采用1.8V单电源供电。该器件采用2.5×2.0×1.0mm的超薄缝隙密封封装，具备低电流消耗与三态控制功能，主要面向空间受限且对功耗要求严格的消费电子、PC外设及物联网设备。

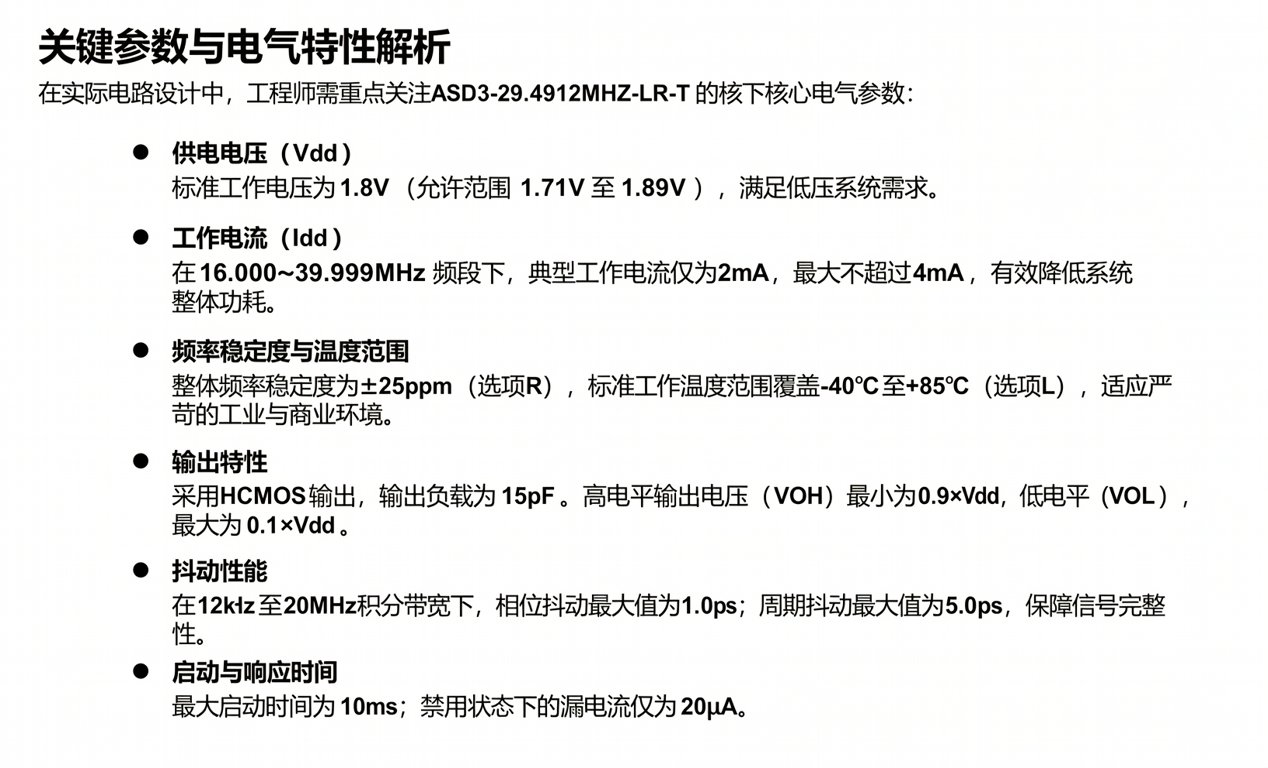

关键参数与电气特性解析 在实际电路设计中，工程师需重点关注ASD3-29.4912MHZ-LR-T的以下核心电气参数：

供电电压（Vdd）：标准工作电压为1.8V（允许范围1.71V至1.89V），满足低压系统需求。

工作电流（Idd）：在16.000~39.999MHz频段下，典型工作电流仅为2mA，最大不超过4mA，有效降低系统整体功耗。

频率稳定度与温度范围：整体频率稳定度为±25ppm（选项R），标准工作温度范围覆盖-40°C至+85°C（选项L），适应严苛的工业与商业环境。

输出特性：采用HCMOS输出，输出负载为15pF。高电平输出电压（VOH）最小为0.9×Vdd，低电平（VOL）最大为0.1×Vdd。

抖动性能：在12kHz至20MHz积分带宽下，相位抖动最大值为1.0ps；周期抖动最大值为5.0ps，保障信号完整性。

启动与响应时间：最大启动时间为10ms；禁用状态下的漏电流仅为20µA。

封装尺寸与引脚功能说明 ASD3-29.4912MHZ-LR-T采用2.5×2.0×1.0mm的紧凑型SMD封装，其最大高度仅为1.0mm，非常适合厚度受限的轻薄型设备。引脚定义如下：

Pin 1：Tri-State（三态控制端），输入高电平（≥0.7×Vdd）或悬空时正常振荡；输入低电平（<0.3×Vdd）时停止振荡并呈现高阻态。 Pin 2：GND/Case（接地端/外壳）。 Pin 3：Output（时钟信号输出端）。 Pin 4：Vdd（电源输入端）。

设计建议：原厂推荐在Pin 2和Pin 4之间接入约0.01µF的旁路电容，以优化电源噪声。此外，该器件符合RoHS环保标准，且由于采用气密性密封封装，不受湿度敏感等级（MSL）限制。

典型应用场景与选型价值 基于其1.8V低压供电、超薄封装与低功耗特性，ASD3-29.4912MHZ-LR-T在以下场景中具备显著优势：

1. 便携式与轻薄设备 1.0mm的最大高度使其成为智能手机、平板电脑及超薄笔记本内部时钟电路的理想选择。

2. PC外设与扩展卡 适用于连接至PC或PC卡的设备，提供稳定可靠的29.4912MHz时钟参考。

3. 物联网（IoT）节点 在电池供电的传感器节点中，其低至2mA的典型工作电流和20µA的待机漏电流，能有效延长设备续航。

百能云芯采购与设计注意事项 在通过百能云芯平台采购ASD3-29.4912MHZ-LR-T时，请注意该型号后缀T代表1000pcs/Reel的编带包装，适合SMT自动化贴片。该器件属于ESD敏感组件，在仓储与生产环节需严格执行静电防护标准。

需要特别说明的是，本文引用的参数均基于Abracon官方规格书。若您的应用涉及特殊可靠性要求，具体参数及合规性认证请以原厂最新规格书及书面授权为准。百能云芯致力于为您提供原装正品的电子元器件及专业的BOM配单服务。
