7CZ-32.768KBD-T是一款由TXC原厂推出的5.0x3.2mm（5032）表面贴装CMOS振荡器，专为32.768kHz实时时钟（RTC）应用设计，具备3.3V单电源供电、±25ppm高频率稳定度以及-40°C至+85°C的宽温工作特性。

7CZ-32.768KBD-T 产品概述

7CZ-32.768KBD-T属于7CZ系列kHz CMOS振荡器。从型号命名可以看出，该器件标称频率为32.768kHz（32.768K），采用3.3V供电（B），频率稳定度为±25ppm且工作温度覆盖-40°C至+85°C（D），包装方式为编带卷装（T）。产品采用SMD陶瓷封装（Seam sealing），尺寸为标准5.0 x 3.2 x 1.2 mm，完全符合RoHS标准且无铅，能够完美适应现代SMT自动化贴片工艺。

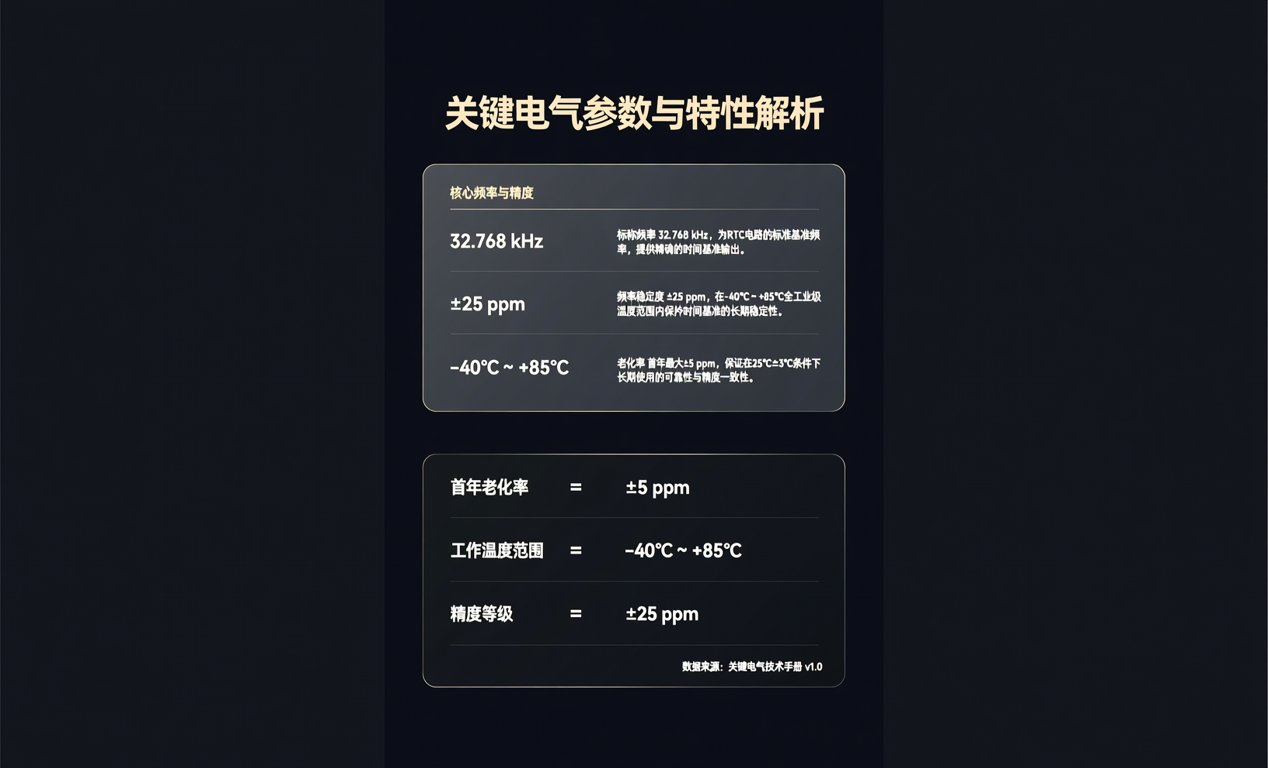

关键电气参数与特性解析

核心频率与精度

• 标称频率：32.768 kHz，为RTC电路的标准基准频率。
• 频率稳定度：±25 ppm（在-40°C ~ +85°C全工业级温度范围内），确保极端环境下的时间基准不漂移。
• 老化率：首年最大±5 ppm（在25°C±3°C条件下测试），保证长期使用的可靠性。

电气与输出特性

• 供电电压（VDD）：3.3V（允许±10%的波动范围）。
• 输出类型：CMOS输出，输出负载电容（CL）为15 pF。
• 逻辑控制：支持Tri-state（三态）功能。当Pin 1输入为Logic "1"或悬空（Open）时，输出使能；当Pin 1输入为Logic "0"（≤30% VDD）时，输出禁用。
• 功耗与启动：最大工作电流（IDD）仅为3 mA，最大启动时间（Start-up Time）为10 ms，有助于降低系统整体功耗并实现快速唤醒。
• 信号质量：占空比为45% ~ 55%，上升与下降时间（Tr/Tf）最大200 ns（10%~90% VDD），输出高电平（VOH）≥90% VDD，低电平（VOL）≤10% VDD。

7CZ-32.768KBD-T 典型应用场景

凭借高稳定度与宽温特性，7CZ-32.768KBD-T广泛应用于以下领域：

1. 实时时钟（RTC）：为MCU及系统提供精准的时间戳与日历基准。

2. 网络与通信设备：适用于Server、Switch、Router及Security devices等需要高可靠性的基础设施。

3. 计算与消费电子：广泛应用于PC、NB、Tablet、STB，以及Audio、Video、Gaming等高端消费电子产品中。

硬件设计与选型注意事项

在实际硬件设计中，工程师需注意以下几点以发挥7CZ-32.768KBD-T的最佳性能：

1. 电源完整性：建议在VDD引脚就近放置去耦电容，以滤除高频噪声，保证3.3V电源的纯净度，从而降低输出时钟的相位噪声。

2. 三态引脚（Pin 1）处理：若系统不需要时钟使能/禁用功能，实际应用中建议将Pin 1接高电平或保持悬空（Open），以确保时钟信号持续稳定输出。

3. 回流焊工艺控制：该器件支持无铅回流焊。根据规格书，焊接峰值温度需控制在260°C ± 10°C（持续时间至少10秒），且需严格遵循原厂提供的Reflow Profile，避免热冲击损坏内部晶振芯片。

4. 替代与降额选型：若应用环境较为温和（-10°C ~ +70°C），可考虑同系列的A选项（±25ppm）以优化成本；若需2.5V或1.8V供电，可分别选择C或D后缀型号。具体参数与替代方案请以原厂最新规格书为准。

总结

7CZ-32.768KBD-T凭借±25ppm的高稳定度、-40°C至+85°C的宽温适应性以及标准的5032封装，是工业控制、网络通信及高端消费电子RTC电路的理想时钟源。在百能云芯，工程师与采购人员可获取该型号的原厂正品及专业技术支持，助力电子产品的高效研发与稳定量产。
