ASD3-29.4912MHZ-LR-T 是一款由 Abracon 生产的 2.5×2.0×1.0mm 超薄封装 HCMOS 贴片有源晶振。该型号专为 1.8V 低压供电系统设计，具备 ±25ppm 的高频率稳定度与 -40°C 至 +85°C 的宽温工作特性，广泛应用于物联网终端、工业自动化及便携式电子设备中。

产品概述与核心优势

ASD3-29.4912MHZ-LR-T 属于 Abracon ASD 系列表面贴装晶体振荡器（SMD Crystal Oscillator）。该系列的核心优势在于其极致紧凑的 2520 封装尺寸，且最大高度仅为 1.0mm，非常适合空间受限的轻薄型电子设备。型号 ASD3-29.4912MHZ-LR-T 的命名规则明确了其核心规格：“ASD”代表系列名称，“3”代表 1.8V 供电电压，“29.4912”代表标称频率，“L”代表 -40°C 至 +85°C 的工业级工作温度，“R”代表 ±25ppm 的整体频率稳定度，“T”代表 1000pcs/卷带的包装方式。

关键电气参数与特性解析

在实际硬件设计中，工程师需要重点关注 ASD3-29.4912MHZ-LR-T 的以下核心参数：

1. 供电与功耗特性

该型号采用 1.8V (±5%) 单电源供电（Vdd 范围 1.71V 至 1.89V）。在 29.4912MHz 工作频率下，其典型工作电流（Idd）为 4mA，最大电流为 7mA。这种低功耗设计能够有效延长电池供电设备的续航时间。此外，其禁用状态电流（Disable Current）低至 20µA，进一步优化了系统的电源管理。

2. 频率稳定度与温度特性

ASD3-29.4912MHZ-LR-T 的整体频率稳定度（Overall Frequency Stability）为 ±25ppm，年老化率（Aging）为 ±5ppm/年（在 25°C 环境下）。其工作温度范围（Operating Temperature）覆盖 -40°C 至 +85°C，能够满足严苛的工业级环境温度要求，确保在复杂工况下时钟信号的精准输出。

3. 输出信号与抖动性能

该晶振采用 HCMOS 输出逻辑，标准输出负载为 15pF。在 1.8V 供电下，输出高电平（VOH）最小为 0.9Vdd，低电平（VOL）最大为 0.1Vdd。其相位抖动（Phase Jitter，12kHz 至 20MHz）最大值为 1.0ps，周期抖动（Period Jitter RMS）最大值为 5.0ps，低抖动特性有助于提升高速数据传输的误码率表现。

典型应用场景

凭借 1.8V 低压、超薄封装与工业级宽温特性，ASD3-29.4912MHZ-LR-T 在以下领域具有显著的选型优势：

• 物联网（IoT）与可穿戴设备：1.0mm 的超薄高度和 1.8V 低功耗设计，使其成为智能手表、健康监测设备及各类微型传感器节点的理想时钟源。
• 工业自动化与控制：-40°C 至 +85°C 的宽温范围和 ±25ppm 的高稳定度，确保其在工业 PLC、电机驱动及机器人控制系统中提供可靠的时序基准。
• 便携式通信设备：低相位抖动特性使其适用于需要高精度时钟同步的射频模块、Wi-Fi/蓝牙网关及网络通信设备。

硬件设计与选型注意事项

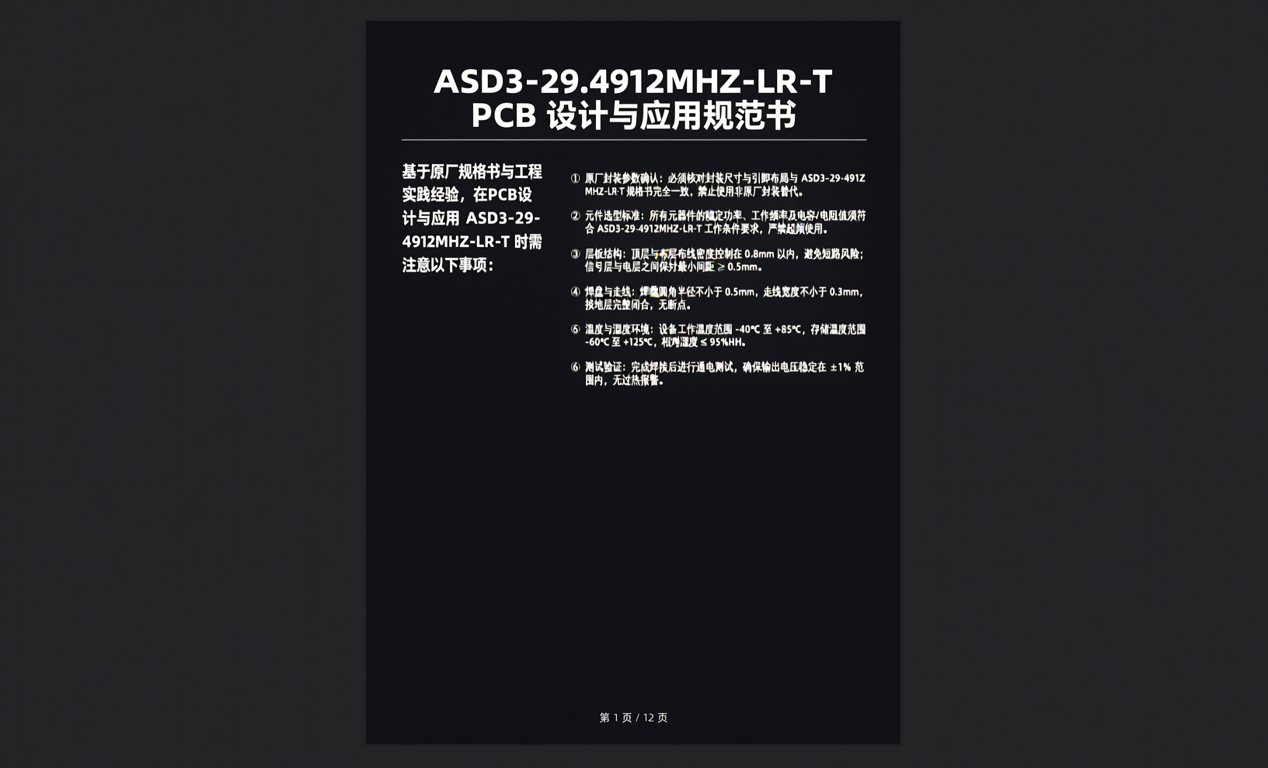

基于原厂规格书与工程实践经验，在 PCB 设计与应用 ASD3-29.4912MHZ-LR-T 时需注意以下事项：

1. 电源完整性设计：原厂明确建议在 PIN 2（GND）和 PIN 4（Vdd）之间使用约 0.01µF 的旁路电容，以滤除高频噪声，确保振荡器起振的稳定性。
2. 三态功能控制：该型号支持三态（Tri-state）功能。PIN 1 为控制引脚，当输入高电平（VIH ≥ 0.7Vdd）或悬空时，晶振正常振荡；当输入低电平（VIH < 0.3Vdd）时，晶振停止振荡且输出呈高阻态（Hi-Z），便于系统级功耗管理。
3. 焊接与可靠性：该器件采用气密性密封（Seam sealed）封装，不受湿气影响（MSL = N/A），且完全符合 RoHS 标准的回流焊工艺要求。在存储时，应遵循 -55°C 至 +100°C 的存储温度范围。
4. 参数确认：具体的机械尺寸公差、更详细的相位噪声曲线及批次差异，具体参数以原厂最新规格书为准。

总结

ASD3-29.4912MHZ-LR-T 是一款兼顾小型化、低功耗与高稳定性的工业级贴片晶振。对于追求极致空间利用率和低功耗设计的研发工程师，以及需要确保供应链稳定、寻找高品质 Abracon 替代或直采方案的采购人员而言，该型号在物联网与工业控制领域具有极高的选型价值。百能云芯为您提供原装正品保障与高效的供应链服务，助力您的产品快速落地。
