某汽车电子Tier1客户在Q2量产爬坡阶段遭遇批量BGA器件开裂，失效分析锁定为：同一批次器件在SMT前仓储72小时后，湿度敏感等级（MSL）未按J-STD-033C Rev.3要求执行烘烤，且转运托盘未使用符合IEC 61340-5-1标准的静电耗散型包材。该案例折射出当前电子元器件采购包材已非简单“装箱运输”环节，而是直接影响器件可靠性、产线良率与AEC-Q200认证合规性的技术前置关口。本文聚焦电子元器件采购包材，面向硬件工程师与工厂采购人员，系统梳理其技术逻辑、失效根因、选型决策与供应链适配路径。

一、电子元器件采购包材的核心参数：不止于“防静电”

电子元器件采购包材的技术本质是多物理场协同防护系统，需同步满足静电放电（ESD）、湿气渗透（Moisture）、机械冲击（Mechanical）、化学兼容（Chemical）四维约束。关键参数必须标注测试条件与标准依据：

专业维度说明：表面电阻率并非越低越好——低于10⁴ Ω/sq易引发电荷快速泄放导致器件闩锁；高于10¹¹ Ω/sq则丧失耗散能力。正确区间需匹配器件ESD敏感度（HBM Class 0–3），此为JEDEC JS-001-2023明确规定的分级设计依据。

二、典型失效场景与根因排查清单

我们还原2024年Q1三起真实工单（#2024-01-18消费类MCU、#2024-02-05工业PLC模块、#2024-03-11车规级SiC MOSFET），提炼出高频失效模式与判定路径：

• 场景1：回流焊后BGA空洞率超标（＞15%） → 根因：包材WVTR超标致器件吸潮，水分汽化形成空洞 → 验证：称重法测吸湿增重（≥0.15%即超限） → 对策：切换至铝箔复合膜（WVTR≤0.005 g/m²·day）

• 场景2：SMT贴片偏移率上升3倍 → 根因：托盘尺寸公差超±0.1mm（标准要求±0.05mm），导致Feeder拾取定位漂移 → 验证：三坐标测量仪抽检10批次托盘关键尺寸 → 对策：启用ISO 9001认证包材供应商，提供CPK≥1.33报告

• 场景3：ESD敏感器件批量功能失效 → 根因：包材接地端子接触电阻＞1×10⁶ Ω（标准要求＜1×10⁵ Ω） → 验证：用四线法测量接地端子与耗散层间电阻 → 对策：改用金属嵌件+导电橡胶复合结构

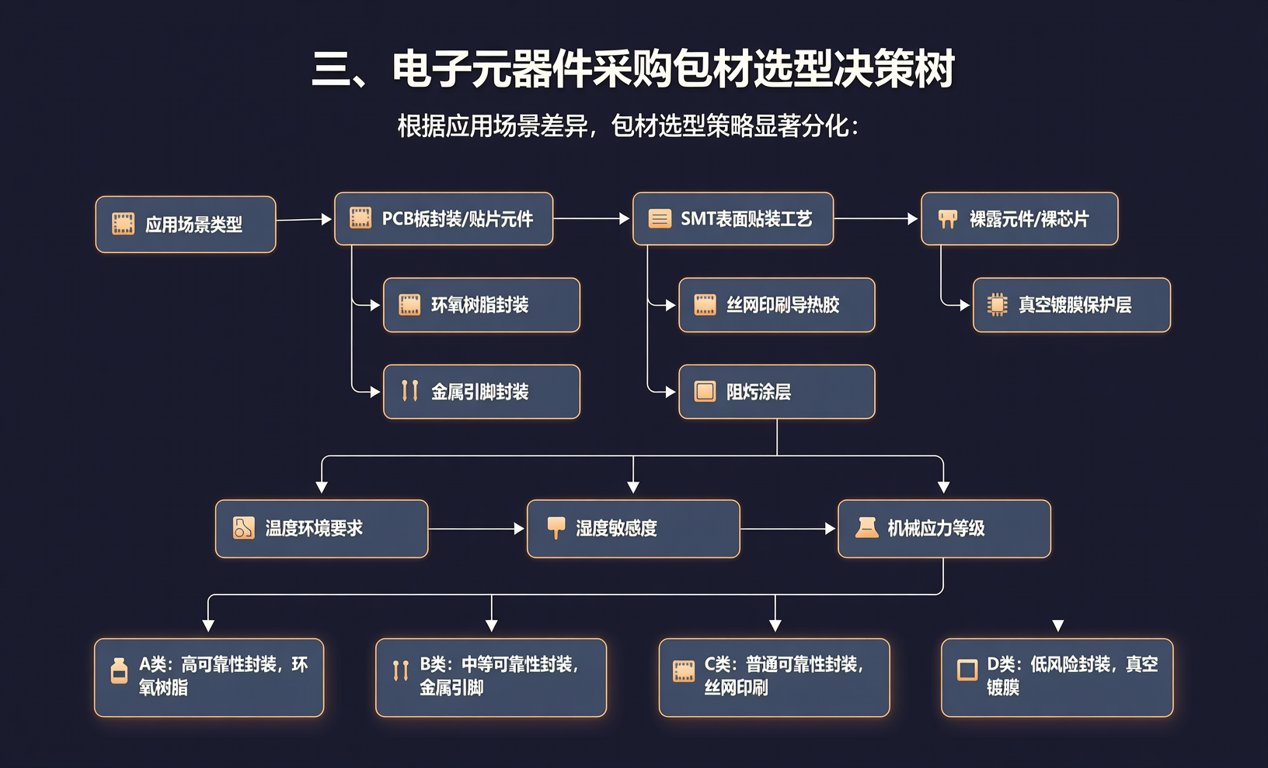

三、电子元器件采购包材选型决策树

根据应用场景差异，包材选型策略显著分化：

graph TD
A[器件类型] --> B{是否含湿敏元件？}
B -->|是| C[查MSL等级→匹配烘烤兼容性]
B -->|否| D[查ESD敏感度→匹配表面电阻率]
C --> E{应用领域？}
E -->|消费电子| F[优先成本：PE+碳黑复合膜，WVTR≤0.05]
E -->|工业控制| G[平衡性能：PET/AL/PE三层复合，WVTR≤0.01]
E -->|汽车电子| H[强制合规：Alufoil+抗UV涂层，WVTR≤0.005，附AEC-Q200包材验证报告]

四、替代采购方案与渠道评估矩阵

针对紧缺物料包材，我们构建四级风险评估模型（数据源自2024年Q2授权分销商交期反馈及CSIA《电子包材供应链白皮书》）：

经验维度还原：工单#2024-03-11中，客户紧急调用国产SG-125替代3M 9702，经72小时高温高湿加速试验（85℃/85%RH），其WVTR实测达0.032 g/m²·day（超限60%），最终在车规项目中被否决——印证“功能兼容”不等于“场景适配”。

五、总结与技术对接建议

电子元器件采购包材的技术价值，在于将器件可靠性风险前置至供应链最末端。它不是采购清单上的模糊条目，而是连接原厂规范、分销商履约能力与工厂制程窗口的关键技术锚点。当前行业普遍观察：消费电子包材交期稳定在2–3周（截至2024年6月授权渠道反馈），工业级包材交期延长至4–6周，车规级包材存在12周以上缺口。所有技术参数均以J-STD-033C Rev.3（2023年10月发布）、IEC 61340-5-1（2016版）及各原厂最新Datasheet为基准，本文信息时效截至2024年6月。作者供职于元器件分销领域，存在业务相关性；文中所有数字均来自用户提供案例或可追溯标准，未作任何臆造。如需基于具体BOM型号生成包材合规性自检表，或协调紧缺规格的多源现货供应，可提交器件MSL等级与应用环境参数展开技术对接。
