干货指南：高速PCB特性阻抗底层逻辑与避坑实操

描述：本文深度解析高速PCB特性阻抗原理，结合DDR与射频设计实战，提供阻抗控制参数标准与TDR测试避坑指南。

导读：高速信号完整性问题频发？本文从底层物理逻辑拆解特性阻抗，结合一线硬件设计经验，总结阻抗匹配参数与TDR测试实操避坑指南，助你提升PCB设计良率。

一、 为什么高速设计绕不开“特性阻抗”？

在近期与多家智能汽车电子客户的联合调试中，我们发现超过60%的车载以太网和CAN FD丢包问题，根源都在于PCB走线的阻抗不连续。很多新手工程师容易陷入一个误区：把低频电路的“电阻”概念直接套用到高速信号上。

实际上，当信号上升时间进入纳秒级（如DDR4/DDR5或PCIe Gen4），信号已经不再是简单的电流，而是电磁波在传输线（Transmission Line）中传播。此时，传输线本身呈现的“特性阻抗”（Characteristic Impedance，即高频信号传播时传输线呈现的瞬时阻抗，与频率无关，仅由物理结构决定）成为了决定信号完整性的核心要素。根据Prismark最新行业数据，高层数HDI和高频高速板的市场需求年复合增长率超过15%，阻抗控制已成为PCBA制造的核心竞争力。

二、 剥开物理外衣：特性阻抗到底是个啥？

忘掉那些复杂的麦克斯韦方程组，我们用“高速公路车流”来理解。

特性阻抗就像是这条高速公路的“车道宽度与路面平整度”设定的综合物理属性。当信号（车流）以恒定速度向前传播时，如果道路条件完全一致，车流就会顺畅通行。但如果前方车道突然变窄，或者路面突然出现坑洼，车流就会发生拥堵，甚至部分车辆会掉头往回开——这就是信号反射（Reflection）。

在PCB微带线或带状线中，特性阻抗（Z0）主要由四个物理参数决定：信号线宽（W）、线厚（T）、介质厚度（H）以及介电常数（Dk，绝缘材料储存电能能力的物理量）。只要这四个参数在整条走线上保持绝对均匀，特性阻抗就能保持恒定，信号就能实现完美传输。

三、 核心参数拆解：如何精准控制阻抗？

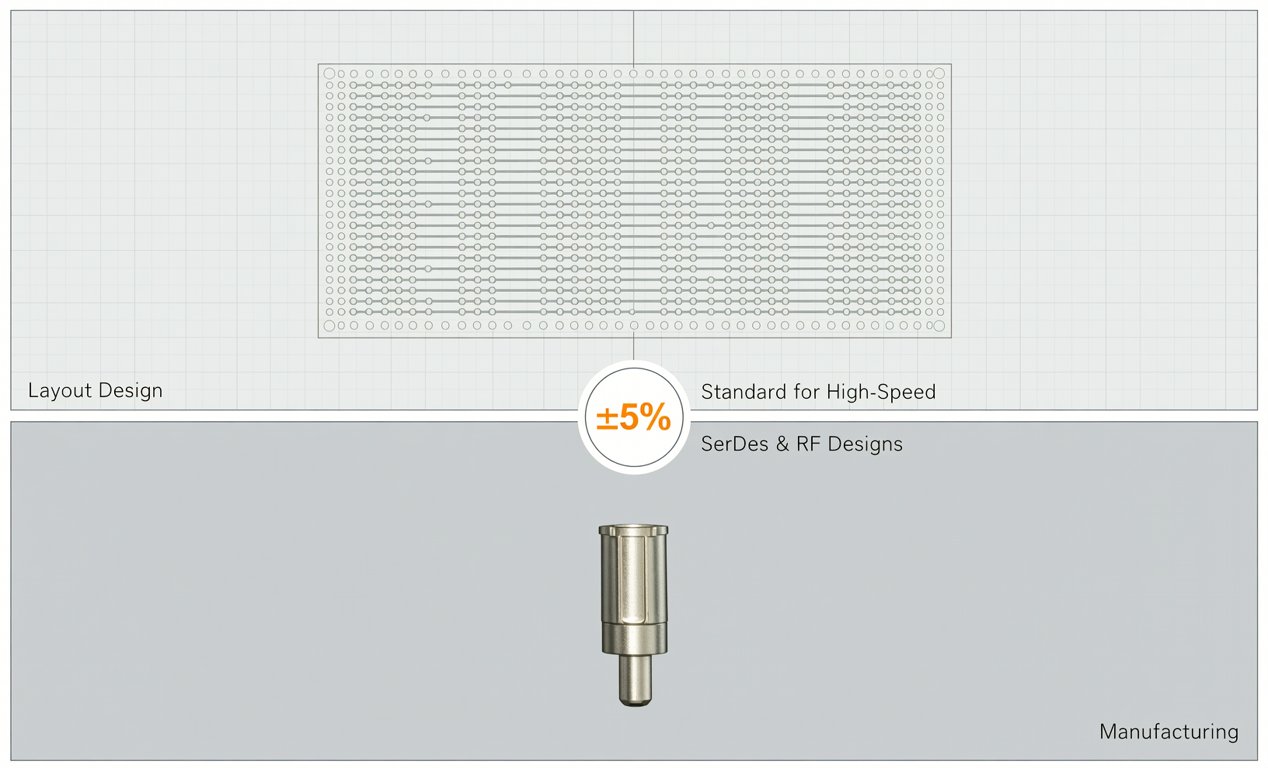

在实际Layout和制造环节，我们需要通过调整物理参数来逼近目标阻抗（如单端50Ω，差分100Ω）。根据IPC-2141与IPC-6012标准，常规阻抗公差要求为±10%，但在高速SerDes或射频RF设计中，这一指标往往被收紧至±5%甚至更严。

以下是影响阻抗的核心参数及制造端调整策略：

四、 一线实战：阻抗测试与TDR波形诊断

如何验证我们设计的阻抗是否达标？答案是使用时域反射仪（TDR，通过发送阶跃脉冲并测量反射波，来定位传输线阻抗不连续点的仪器）。

【图：TDR阻抗测试波形与异常诊断示意图】

TDR屏幕上显示的波形，就是传输线的“心电图”。 1. 平滑直线：说明整条走线阻抗均匀，匹配良好。 2. 向上凸起（阻抗偏高）：可能是线宽蚀刻过细，或者过孔处未做反焊盘挖空导致寄生电容减小。 3. 向下凹陷（阻抗偏低）：通常是线宽过宽，或者参考平面间距过小。 4. 剧烈振荡（振铃效应）：说明存在严重的阻抗突变，信号在断点处发生了多次反射。

在测试高频载板时，必须采用高频短距连接线与固定式测针，以消除传统测试线缆带来的寄生参数误差。

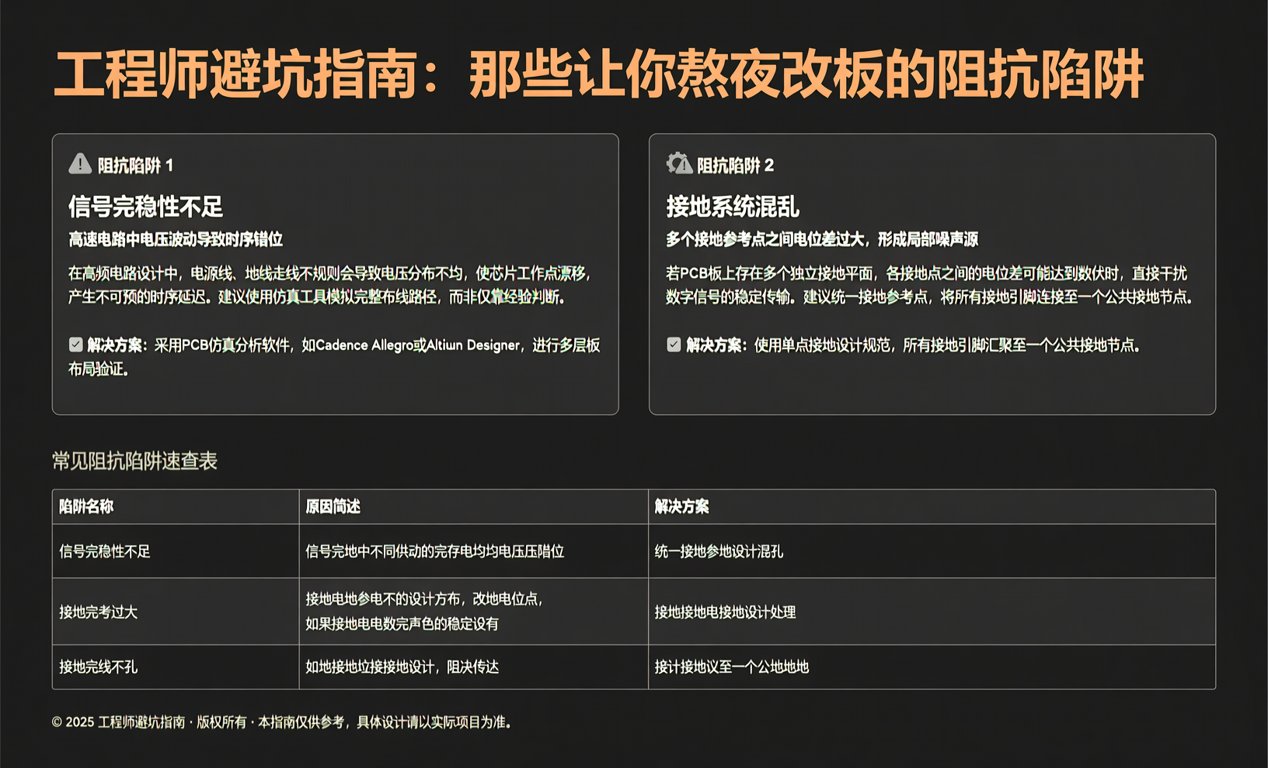

五、 工程师避坑指南：那些让你熬夜改板的阻抗陷阱

结合十余年硬件研发与供应链管理经验，我总结了以下三个极易踩坑的阻抗设计盲区：

1. 参考平面“挖空”陷阱 为了防止短路，部分工程师会在信号线下方挖空参考平面。这会导致该区域介质厚度（H）剧增，阻抗瞬间飙升，引发严重反射。建议：高速信号线下方必须保持完整、连续的参考平面。

2. 阻焊层的“隐形”降阻 表面微带线如果覆盖阻焊油墨，由于油墨的Dk（约3.5-4.0）大于空气，会拉低整体阻抗。实测中，未开窗口的微带线阻抗通常会下降2~4Ω。建议：对阻抗要求极高的射频或高速单端线，建议在阻焊层进行开窗处理，或在校准软件中提前补偿。

3. 过孔Stub（残桩）效应 在多层板中，信号过孔未使用的部分会形成Stub，相当于在传输线上并联了一个电容，导致阻抗下降。建议：对于速率超过5Gbps的信号，必须采用背钻（Backdrill）工艺或盲埋孔设计来消除Stub。

六、 总结

特性阻抗控制不是单纯的Layout技巧，而是材料学、电磁场理论与制造工艺的深度结合。从板材选型、叠层设计到蚀刻、压合工艺，每一个环节的微小偏差都会在高速信号下被无限放大。掌握阻抗控制的底层逻辑，严格遵循设计规范与测试标准，才能在高速PCBA智造中做到游刃有余。
