百能云板6层埋铜块PCB:高功率场景下的热管理与载流性能标杆方案

2026-04-29 15:46:21

在新能源汽车、工业IGBT、高算力服务器等高功率密度应用场景中,PCB的热管理能力、载流性能与长期可靠性,直接决定了系统的稳定性与使用寿命。百能云板推出的6层埋铜块PCB,依托一体化埋铜工艺、高阶HDI结构及高稳定性基材,构建了集高效散热、大电流承载、高可靠互联于一体的解决方案,为严苛工况下的功率电子设备提供坚实的硬件支撑。

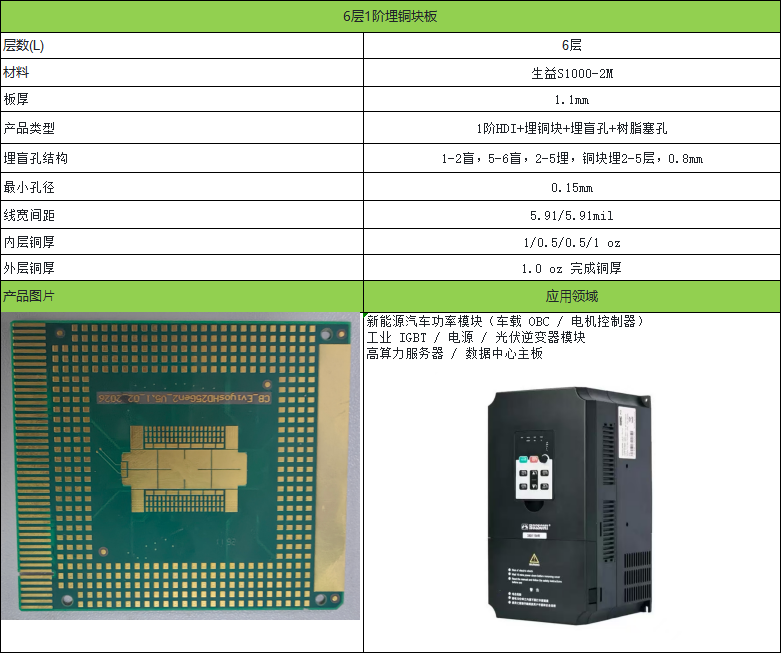

核心工艺与参数:专为高功率场景定制的技术架构

该PCB的各项参数均围绕“高功率、高散热、高可靠”三大核心需求设计,实现了工艺与性能的深度融合:




核心技术突破:埋铜块工艺破解高功率PCB痛点

传统PCB在高功率密度场景中,普遍面临三大核心挑战:热阻过高导致的热失控风险、集肤效应引发的载流瓶颈、以及CTE(热膨胀系数)失配诱发的可靠性失效。百能云板通过埋铜块技术的底层架构创新,系统性地解决了上述难题:


1. 垂直热传导架构,突破局部热流密度瓶颈

传统过孔散热方案的垂直热导率仅能达到10–20 W/(m·K),难以应对功率器件(如IGBT、MOSFET)高达100 W/cm²以上的局部热流密度。百能云板的一体化埋铜块工艺,在PCB内部构建了高导热铜质热柱(热导率≈400 W/(m·K)),实现从热源层向多层散热铜箔的直接热传导,将垂直热阻降低40%以上,有效将器件下方的热点温度控制在安全区间,彻底规避热失控与热疲劳失效风险。


2. 低阻抗载流通道,抑制集肤效应与焦耳热损耗

针对高频大功率回路中集肤效应导致的有效导电截面不足问题,埋铜块提供了远高于常规线路的低阻抗载流路径,可承载百安培级持续电流;结合外层1 oz厚铜箔的协同设计,大幅降低交流回路的趋肤效应损耗。相较于纯铜箔布线方案,埋铜块可将回路直流电阻降低60%以上,显著减少焦耳热生成,提升功率模块的转换效率。


3. 嵌入式集成设计,优化系统功率密度

埋铜块采用层间嵌入工艺,与PCB基材一体化成型,无需额外占用板外空间,也不影响表面器件贴装与BGA扇出布线。该设计在不牺牲散热性能的前提下,省去了传统方案中的外置散热片、导热垫等冗余结构,助力设备实现小型化与轻量化,尤其适用于新能源汽车控制器、工业变频器等对安装空间有严苛限制的场景。


4. CTE匹配性优化,提升热循环工况下的长期可靠性

埋铜块与生益S1000-2M基材的热膨胀系数实现了精准匹配,有效缓解了热循环过程中因CTE失配产生的剪切应力,避免了传统方案中常见的孔壁裂纹、基材分层与铜箔剥离等失效模式。配合1阶HDI埋盲孔与树脂塞孔工艺,进一步消除了盲孔残留空洞与电镀夹膜风险,保障了高电压、高负载工况下的绝缘可靠性与机械稳定性。


多元场景适配:三大高功率赛道的落地应用案例

凭借定制化的工艺设计与严苛的品质管控,百能云板埋铜块PCB已在多个高可靠性行业场景实现规模化量产,精准解决客户实际痛点,落地效果可量化、可追溯,获得行业头部客户的高度认可。


新能源汽车功率模块(车载OBC充电机)

客户与场景:国内主流新能源车企的纯电动SUV车型车载OBC充电机项目,要求实现22kW大功率快充,适配狭小安装空间(≤280mm×180mm×60mm),满足车规级-40℃~125℃热循环测试标准,器件结温需控制在150℃以内。

原有痛点:客户采用传统铝基板+散热片组合方案,快充模式下功率MOSFET(型号:IPB65R110CFD)结温高达178℃,远超安全阈值,频繁触发过热保护导致快充中断;散热片厚度达12mm,占用大量空间,无法满足紧凑化要求。


解决方案与成效:采用百能云板6层埋铜块PCB,针对MOSFET热源分布定制嵌入0.8mm埋铜块,直接贴合器件引脚底部,构建垂直热传导通道,将快充模式下MOSFET结温从178℃降至153℃,完全符合车规安全标准,彻底解决快充中断问题;同时取消12mm厚散热片,仅保留3mm薄型散热衬垫,PCB整体厚度从8.2mm缩减至5.7mm,体积减少30%,完美适配车载狭小空间。该方案已批量供货,累计交付超12万片,经历1000次车规级热循环测试(-40℃~125℃,每循环1小时),未出现分层、孔裂、铜箔剥离等失效,良率稳定在99.8%以上,助力客户车型顺利通过新能源汽车准入认证。



工业功率电子设备(11kW电机驱动模块)

客户与场景:国内工业变频器头部厂商,其11kW电机驱动模块应用于矿山机械、流水线设备,需在粉尘、高温(环境最高65℃)、高频振动(10~50Hz)工况下长期连续运行,要求IGBT模块(型号:FF300R12KT4)长期运行温度≤120℃,设备平均无故障时间(MTBF)≥20000小时。

原有痛点:常规6层PCB未设计埋铜结构,IGBT局部热点温度高达142℃,线路压降≥0.8V,导致IGBT烧毁、驱动信号异常等故障频发,故障率高达8.3%,严重影响口碑与售后成本。

解决方案与成效:引入百能云板埋铜块PCB方案,优化埋铜块布局,将0.8mm铜块嵌入IGBT安装区域的2-5层,同时优化铜厚分布,提升载流能力,使IGBT下方局部热点温度从142℃降至115℃,低于安全阈值;线路压降降至0.5V以下,减少焦耳热损耗,电机驱动模块转换效率从94.2%提升至96.7%。通过CTE匹配优化与树脂塞孔工艺,PCB的抗振动性能显著增强,适配矿山机械高频振动工况。批量应用后,设备故障率降至1.7%,MTBF提升至28000小时,远超客户要求;同时取消了外部辅助散热结构,每台设备成本降低8%,每年为客户节省售后与制造成本超300万元。



高算力服务器/数据中心主板(AI算力服务器供电模块)

客户与场景:国内领先的数据中心解决方案提供商,其AI算力服务器用于人工智能训练、大数据运算,供电模块需为CPU(Intel Xeon Platinum 8470C)、GPU(NVIDIA A100)提供稳定供电,要求持续承载35A大电流,电压波动≤±2%,模块运行温度≤90℃,且需适配高密度布线(≥120线/inch)。


原有痛点:传统PCB方案载流能力不足,供电回路发热严重,模块运行温度高达98℃,线路压降过大,导致CPU、GPU频繁出现供电不稳、算力降频问题;同时布线密度不足,无法满足高密度互联需求。

解决方案与成效:采用百能云板6层埋铜块PCB,以埋铜块作为主供电回路的低阻抗载流通道,替代传统铜箔布线,将供电回路直流电阻降低62%,线路压降控制在0.3V以内,电压波动≤±1.5%,满足CPU、GPU的稳定供电需求;埋铜块快速导出回路热量,将供电模块运行温度稳定控制在82℃以内,彻底解决发热与算力降频问题。结合1阶HDI埋盲孔与精密布线工艺(线宽/线距5.91/5.91 mil),布线密度提升至135线/inch,实现供电层与信号层的高效分离布局,避免信号干扰。目前该方案已应用于客户3个大型数据中心项目,累计交付超8万片,支撑服务器7×24小时连续稳定运行,算力输出稳定性提升25%,获得客户的批量复购订单。


百能云板的技术支撑:从工艺设计到批量交付的全链路保障

作为专业PCB制造服务商,百能云板不仅提供成熟的埋铜块工艺解决方案,更具备从前期设计协同、工艺验证到批量生产的全流程服务能力:

支持定制化埋铜块规格设计,可根据客户的热源分布、功率需求与安装尺寸,精准优化铜块尺寸、嵌入层位与布局,提供一对一的DFMEA设计分析,提前规避工艺风险

全流程遵循IPC-A-600、IPC-6012等国际标准管控,配备专业的切片分析实验室、热循环测试设备与绝缘耐压测试系统,产品出厂前经过100%外观检测、抽样热循环测试与切片验证,确保每一片PCB的性能一致性;

针对新能源、工业、数据中心等高可靠性行业,可提供定制化测试报告、工艺文档以及ROHS、REACH等环保认证文件,助力客户快速通过产品准入认证,缩短项目落地周期。



百能云板埋铜块PCB,以工艺创新破解高功率场景下的热管理与载流难题,以规模化落地案例验证产品实力,为客户提供兼具性能、可靠性与成本优势的定制化解决方案。无论是在新能源汽车的动力模块、工业领域的功率设备,还是高算力服务器的核心部件,这款PCB都能成为系统稳定运行的“隐形基石”,助力客户产品在高功率时代抢占性能先机,筑牢行业竞争优势。

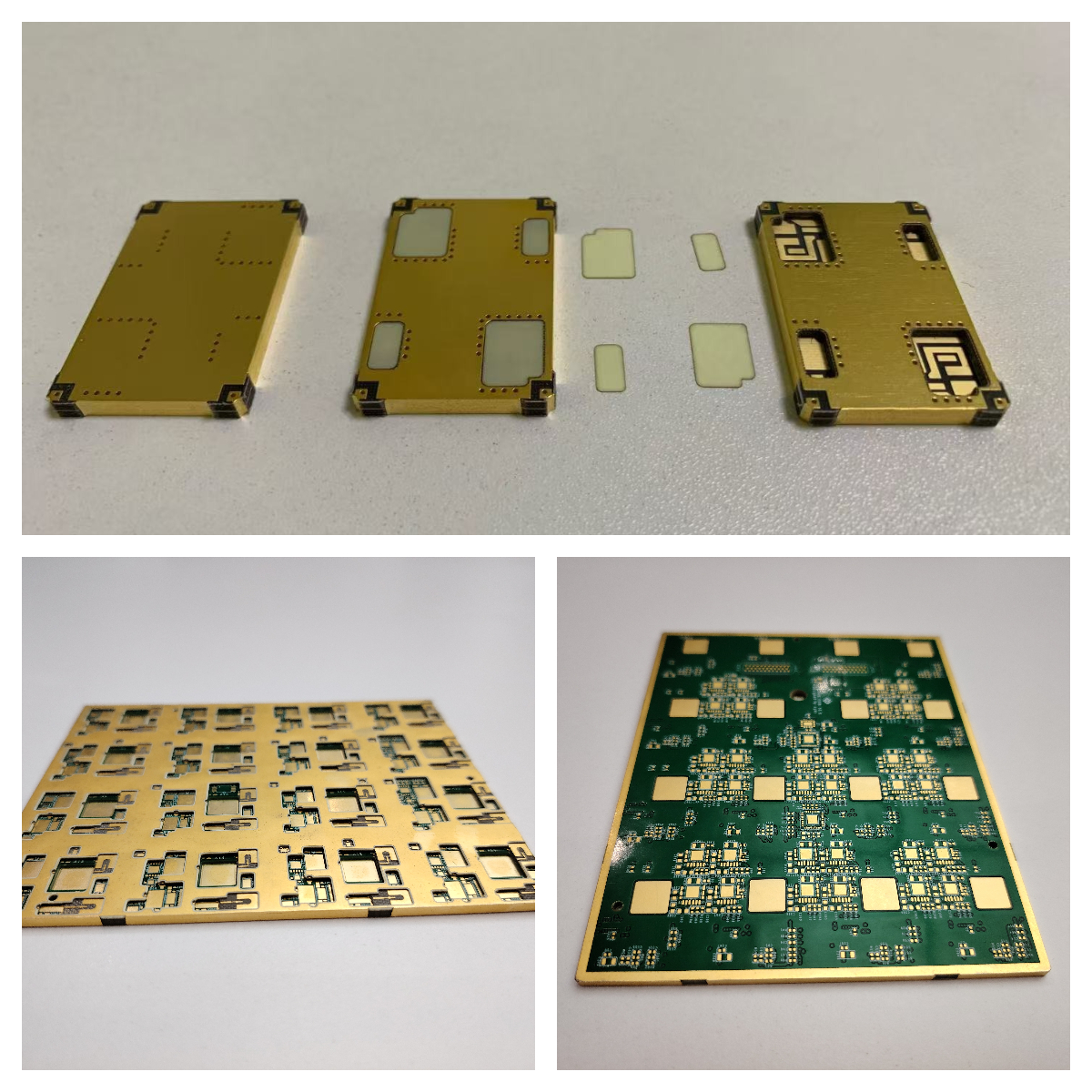

百能云板埋铜块工艺PCB产品展示
