金属基板PCB|高效散热·高可靠·小型化,赋能多领域高端电子升级

2026-02-25 14:08:03

随着电子设备向小型化、高功率密度、智能化加速迭代,一个核心矛盾愈发突出:如何在有限的空间内,高效管控持续攀升的热量。传统FR-4等有机基板受限于自身导热瓶颈,在高功率、高可靠性应用场景中逐渐乏力。在此背景下,金属基板PCB应运而生,作为一套精密的“散热骨架”,它为现代高性能电子产品提供了不可或缺的热管理解决方案,成为支撑电子产业升级的关键基础元件。


金属基板PCB,通常特指金属芯印刷电路板,是以金属(如铝、铜或铁合金)为核心基板材料的特种印制电路板。其核心优势在于,通过独特的夹层结构设计,将金属优异的导热、导电及机械性能,与传统PCB的电气互连功能完美融合,从根源上破解了高发热电子元器件的散热难题,为设备的稳定性与长寿命提供了核心保障。


一、核心价值:为何金属基板成为高功率场景首选?


金属基板的核心竞争力集中体现在三大维度,精准匹配高功率电子设备的核心需求:

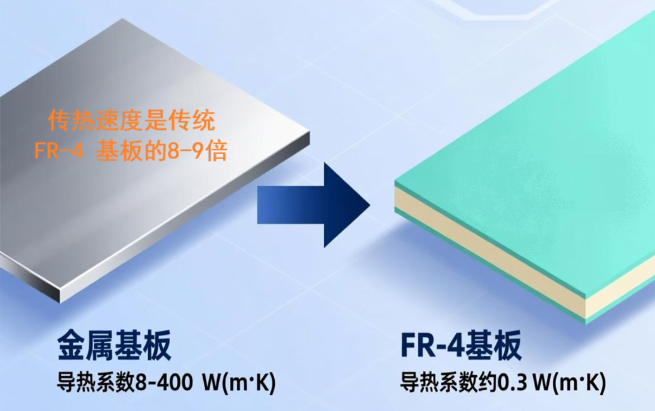

卓越的散热性能(核心优势):这是金属基板区别于传统有机基板的核心特质。其导热系数通常在8-400 W/(m·K)之间,远超FR-4基板(仅约0.3 W/(m·K)),传热速度可达FR-4的8至9倍。它能快速将LED芯片、电源模块、CPU等高热流密度元件产生的热量传导至金属基板主体,再通过散热齿、机箱等配套结构逸散至环境中,大幅降低元器件工作温度,有效提升设备可靠性与使用寿命。




优异的机械与物理性能:金属基板为PCB提供了极高的机械强度和尺寸稳定性,抗弯曲、抗震动能力突出,可适应汽车、航空航天等恶劣工况环境。同时,金属层本身可作为天然的电磁屏蔽层,能有效减少电磁干扰,提升整个电子系统的电磁兼容性


支持高功率与高密度设计:高效的散热能力打破了传统基板的功率限制,允许设计者选用更高功率的元器件,或采用更紧凑的布局方案,既能实现产品小型化,又能保障高性能输出,完美契合当前电子设备的发展趋势。


二、材料分类:铝、铜、铁基板的特性与选型逻辑


根据核心金属材料的差异,金属基板主要分为铝基板、铜基板、铁基板三类,选型的核心是在性能、成本与工艺可行性之间实现最优平衡,具体特性与适用场景如下表所示:


基板类型

核心特性

导热系数(典型值)

适用场景

铝基板

性价比最优,导热性能良好,机械加工性佳,成本适中

10-200 W/(m·K)

LED照明、普通电源模块、消费电子等,是目前应用最广泛的金属基板

铜基板

导热性能最优,导电能力强,但成本较高,加工难度大

200-400 W/(m·K)

超高热流密度场景,如大功率LED、高频射频模块、高端电源设备等性能至上的需求

铁基板

机械强度极高,电磁屏蔽性能优异,导热性能中等,成本偏低

8-50 W/(m·K)

对结构强度和电磁屏蔽有特殊要求的场景,如汽车电子、工业控制设备等


注:在绝大多数追求散热与成本平衡的应用中,铝基板是首选;铜基板用于极限散热需求场景;铁基板则聚焦于结构强度和电磁屏蔽的特殊场合。


三、结构解析:经典“三明治”与创新“热电分离”方案

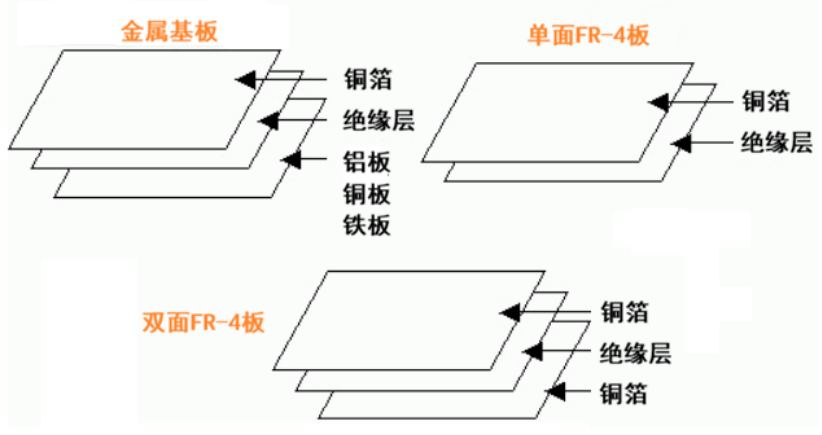

(一)经典三层“三明治”结构


标准金属基板采用典型的三层夹层结构,自上而下依次为:


线路层:通常由电解铜箔经蚀刻工艺形成电路图形,是实现电气连接的核心功能层。在高功率应用中,铜箔厚度会从常规的1盎司(35μm)增加至8盎司(280μm),以满足大电流承载需求,避免线路过热损坏。


绝缘介质层:这是金属基板技术的关键核心,也是散热性能的瓶颈所在。它位于线路层与金属基板层之间,需同时具备高绝缘强度和高导热性,通常由填充陶瓷粉末(如氧化铝、氮化硼)的环氧树脂或聚酰亚胺等聚合物构成。其厚度(常规50-200μm)和导热系数,直接决定了整个基板的散热效率,目前高性能铝基板的介质层导热系数可达1.0-10 W/(m·K)




金属基板层:作为散热的核心通道和机械支撑体,材质选择可参考前文材料分类,主要承担热量传导和基板结构固定的作用。

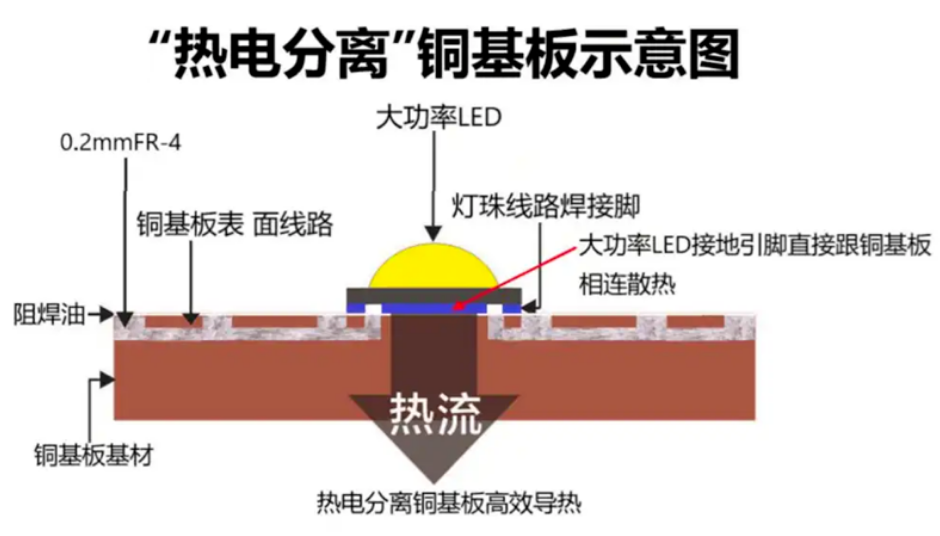

(二)创新“热电分离”结构


为突破绝缘介质层带来的热阻瓶颈,行业衍生出更先进的“热电分离”结构。该设计的核心的是,将元件的电气连接引脚与散热底座进行物理分离:引脚仍焊接在常规FR-4或树脂区域,保障电气连接的稳定性;金属散热底座(通常为铜块)则直接嵌入基板,与元件散热面紧密贴合,形成直达金属基板的高效热通路。

相较于传统三明治结构,“热电分离”的散热性能实现质的提升,尤其适用于超高热流密度的COB封装LED、高频大功率模块等场景,能最大限度降低元件核心温度。

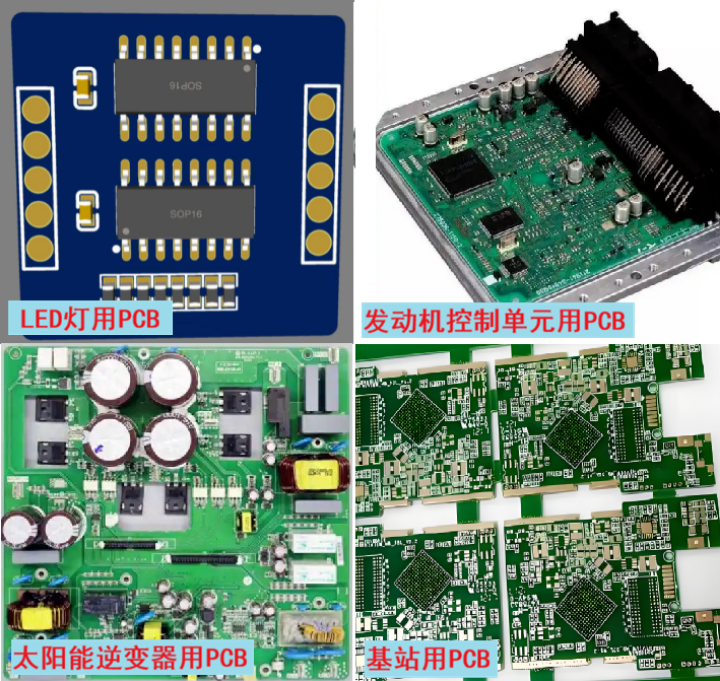

四、应用领域与场景化需求


凭借独特的散热与机械优势,金属基板已广泛渗透到各类对热管理和可靠性有严苛要求的领域,不同领域的核心诉求差异显著,驱动着金属基板技术的多样化发展,具体如下表所示:


应用领域

核心诉求

典型应用产品

LED照明

散热稳定、性价比高、寿命长

LED路灯、汽车LED大灯、室内大功率照明、特种照明

汽车电子

高可靠性、抗震动、耐高温、电磁兼容

车载电源、电控模块、LED车灯、电池管理系统(BMS)

新能源设备

超高散热效率、高耐压、抗老化

新能源汽车三电系统光伏逆变器、储能设备

通信与数据中心

高频兼容、高效散热、尺寸稳定

5G基站射频单元AI服务器、交换机、路由器

航空航天与医疗

极致可靠性、抗恶劣环境、精密散热

航空电子设备、医疗影像设备、便携式医疗仪器


依托成熟的金属基板制程能力,百能云板已实现多领域规模化应用,打造了多个贴合行业核心需求的标杆案例,将制程优势转化为终端产品竞争力,具体如下:




案例一:LED照明领域——大功率LED路灯基板解决方案:针对LED路灯长期户外工作、散热需求稳定且性价比要求高的核心诉求,百能云板选用高导热铝基板(导热系数25-50 W/(m·K)),搭配定制化层压与表面钝化工艺,为国内某头部照明企业提供批量基板供应。该方案有效解决户外路灯散热不均、耐候性差的痛点,使LED芯片工作温度降低15-20℃,路灯使用寿命延长至50000小时以上,同时将基板不良率控制在0.2%以下,适配全国多地区户外恶劣环境,目前已实现年供货量超100万片,覆盖市政、高速等户外照明场景。


案例二:汽车电子领域——车载LED大灯与BMS基板配套:聚焦汽车电子高可靠性、抗震动、耐高温的严苛要求,百能云板为知名车企配套生产汽车LED大灯及电池管理系统(BMS)专用金属基板。其中LED大灯采用铝基板,BMS选用高强度铁基板(兼顾电磁屏蔽与结构稳定性),通过精准钻孔(最小孔径0.2mm)、真空层压等核心制程,确保基板在-40℃~125℃极端工况下稳定工作,焊接合格率达99.8%以上,有效规避车载环境下的分层、脱胶风险,目前已批量配套新能源及燃油车型,累计供货超50万套。


案例三:新能源领域——光伏逆变器高功率基板应用:针对光伏逆变器超高散热效率、高耐压的需求,百能云板提供铜基板(导热系数200-300 W/(m·K))定制解决方案,优化绝缘介质层厚度(100-150μm),搭配高频兼容表面处理工艺,为光伏逆变器企业解决高功率模块散热瓶颈,使逆变器功率密度提升20%,热阻控制在0.8℃/W以内,适配大型光伏电站的长期稳定运行,目前已成为多家光伏企业核心供应商,年供货量超30万片。


五、制造与检测的特殊性


金属基板的制造流程与普通PCB大致相似,但因金属层的存在,在加工工艺和质量检测上更具挑战性,对技术精度要求更高。作为行业领先的PCB智造企业,百能云板凭借成熟的制程体系,有效攻克金属基板制造难点,形成了覆盖全类型、高精度的金属基板制程能力,其核心制程实力可充分适配行业主流及高端需求。


(一)制造工艺的核心挑战


加工难度大:金属(尤其是坚硬的铁和铜)的钻孔、V-CUT切割等工序,需要专用刀具和精准的工艺参数,不仅加工成本更高,刀具磨损速度也更快,对加工设备的精度要求也更为严苛。百能云板配备高精度数控加工设备,搭配专用刀具及定制化工艺参数,可实现铝、铜、铁三类基板的精准钻孔、V-CUT切割,最小孔径可达0.2mm,切割公差控制在±0.05mm,有效解决金属基板加工变形、毛刺等行业痛点,适配高精密装配需求。


层压工艺关键:层压环节是决定金属基板散热性能和可靠性的核心。如何确保绝缘介质层与金属基板、铜箔之间,在高温高压环境下形成牢固、无气泡的粘合,避免出现分层脱胶等问题,是制造过程中的核心控制点。百能云板采用进口层压设备,优化高温高压层压工艺曲线,结合真空层压技术,可实现绝缘介质层与金属层、铜箔的紧密贴合,分层、脱胶不良率控制在0.3%以下,同时可稳定生产介质层厚度50-200μm、导热系数1.0-10 W/(m·K)的高性能金属基板,匹配高端散热需求。


表面处理需兼顾兼容性:金属基板的表面处理需重点防范金属与化学药水发生反应(如铝基板易被腐蚀),需通过专用表面处理工艺(如钝化、镀锡),保障基板的耐腐蚀性和焊接兼容性。百能云板具备完善的表面处理制程,可提供钝化、镀锡、沉金等多种表面处理方案,针对铝基板专门优化防腐处理工艺,有效提升基板耐腐蚀性,焊接合格率可达99.8%以上,适配汽车电子、新能源等恶劣工况下的可靠性要求。


(二)检测标准更为严格


为保障金属基板的性能稳定性和可靠性,其检测项目比普通PCB更为全面、严格,核心检测项目包括:


热性能测试:采用热成像仪热电偶测量基板的热阻和实际散热效果,是金属基板的必检项目,直接验证其散热能力是否符合设计要求。百能云板配备专业热性能检测设备,可精准测量基板导热系数、热阻等核心参数,检测精度可达±0.1 W/(m·K),确保每一批次产品的散热性能达标。


绝缘可靠性测试:通过高压测试、高温高湿反偏测试等,检验绝缘介质层的绝缘性能,确保其在长期使用中不会出现绝缘失效问题。


结合力测试:评估金属层、绝缘介质层与线路层之间的剥离强度,防止使用过程中出现分层现象,保障基板结构稳定性。


精密尺寸与形变检测:由于金属与有机材料的热膨胀系数存在差异,易出现板翘曲等形变问题,需重点检测板翘曲度,确保基板尺寸精度符合装配要求。百能云板引入高精度尺寸检测设备,可实现板翘曲度、外形尺寸的全检,板翘曲度控制在0.5%以内,精准匹配高精密电子设备的装配需求。


六、市场现状与未来发展趋势


(一)市场现状:稳健增长,中国市场表现突出


全球金属芯PCB市场正处于稳健增长通道,市场规模持续扩大。据行业预测,全球市场规模将从2024年的约276亿美元,以年均复合增长率2.3%的速度增长至2030年的317亿美元。其中,中国是全球增长最快的市场之一,预计同期年均复合增长率可达4.5%,成为驱动全球市场增长的核心力量。


(二)核心增长驱动力


LED照明的持续渗透与升级:大功率、高光效的汽车LED和特种照明产品的普及,是金属基板最稳定、最大的需求来源,持续推动市场增长。


新能源汽车的爆发式增长:新能源汽车的电池、电机、电控“三电”系统会产生大量热量,对高效散热PCB的需求激增,成为金属基板市场增长的核心引擎。


5G通信与数据中心建设提速:5G基站高功率射频单元、AI服务器高算力芯片的散热需求,推动了高性能金属基板及配套高频高速材料(如M6、M8等级低损耗材料)的需求增长。


电子设备小型化与高功率化趋势:消费电子、医疗设备等领域持续追求轻薄化、高性能化,使得紧凑空间内的热量管理需求愈发迫切,进一步拓宽了金属基板的应用场景。


(三)未来技术发展趋势


材料与结构持续创新:“热电分离”等直接散热结构将逐步普及;绝缘介质层材料将向更高导热系数(>10 W/m.K)、更低热阻方向升级。同时,陶瓷基板凭借更高的导热性、绝缘性和热稳定性,在部分超高热流密度领域,将与高端金属基板形成协同竞争格局。


集成化与多功能化升级:金属基板与散热器、外壳、导热管道的一体化设计趋势日益明显,将从单一基板产品,向系统级散热解决方案升级,提升整体散热效率。


工艺精细化与自动化提升:为满足多层金属基板、嵌入元件等复杂设计需求,制造工艺将向更高精度、更高自动化程度发展,有效提升产品良率性能一致性,降低制造成本。百能云板率先推进制程自动化升级,实现金属基板从下料、钻孔、蚀刻到层压、检测的全流程自动化管控,搭配MES生产管理系统,可实时监控生产过程中的关键参数,确保产品性能一致性,良率稳定在98.5%以上,同时可批量生产多层金属基板、热电分离结构金属基板,适配行业技术升级需求,助力下游客户实现产品创新。


七、结论


总而言之,金属基板PCB已从一种特殊的散热解决方案,成长为支撑现代高功率、高可靠性电子产业发展的关键基础元件。从照亮城市的LED路灯,到驱动未来的新能源汽车,再到构建数字世界的5G通信基站,金属基板的身影无处不在,默默承载着热量管控的核心使命。


面对未来电子设备更为严苛的散热挑战,金属基板技术将在材料、结构、工艺上持续迭代升级,与陶瓷基板等新兴技术路线协同发展,共同为电子产业的创新突破提供坚实可靠的“热地基”。对于电子工程师而言,深刻理解金属基板的特性、选型逻辑与应用边界,善用其散热与机械优势,将成为设计高性能、高可靠性产品的核心能力,助力电子设备向更高功率、更小尺寸、更长寿命的方向迈进。
